강조하다:
                                                                                                                                                                                                                                                24V DC 전원 공급 장치 클램프온 초음파 유량계, RS485 통신 인터페이스 인라인 초음파 유량계, ±1.0% 정확도 FL101 유량계


전원공급장치:	24V DC	통신 인터페이스:	RS485, MODBUS RTU 프로토콜을 지원합니다
유량 범위:	0.1m/s ~ 10m/s	정확성:	±1.0%
파이프 직경 범위:	OD20,OD25,OD32,OD40	표시하다:	1.54'' 240*240 IPS LCD 360° 회전

전원공급장치:	24V DC
통신 인터페이스:	RS485, MODBUS RTU 프로토콜을 지원합니다
유량 범위:	0.1m/s ~ 10m/s
정확성:	±1.0%
파이프 직경 범위:	OD20,OD25,OD32,OD40
표시하다:	1.54'' 240*240 IPS LCD 360° 회전

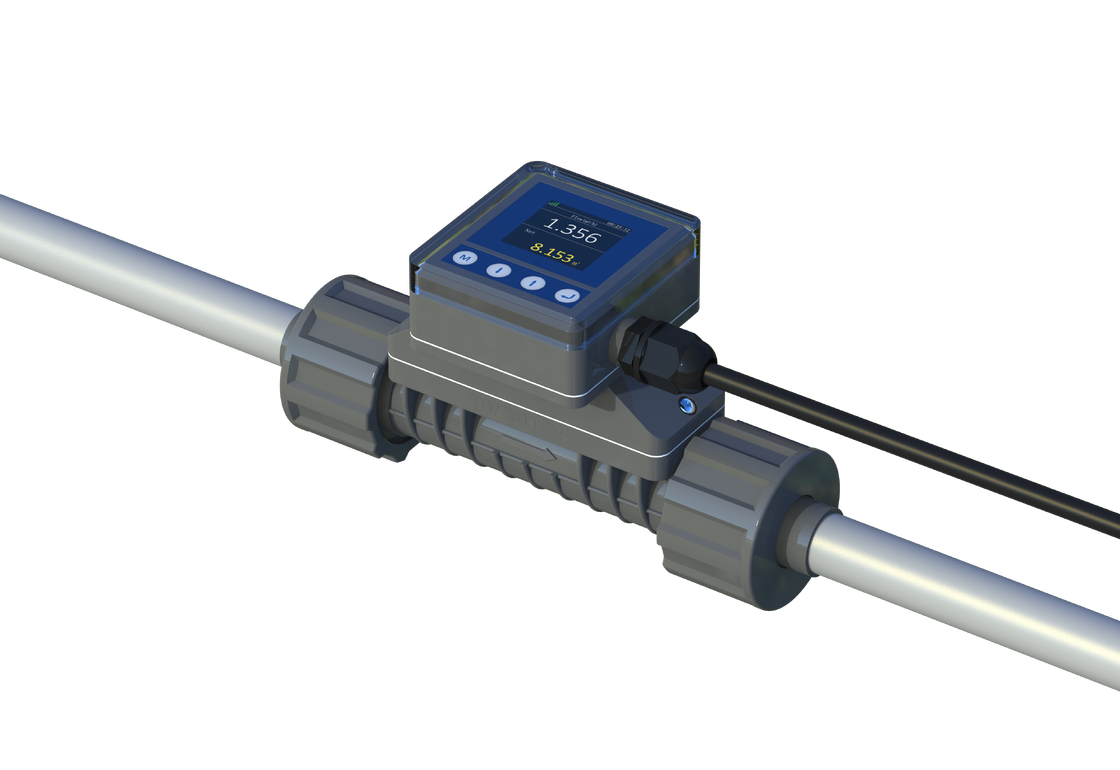

FL101 오일용 클램프 온 유량계

제품 개요

FL101 인라인 초음파 유량계는 파이프라인 내 다양한 액체의 유량을 측정하도록 특별히 설계되었으며, 생산 공정에서 실시간 유량 측정을 가능하게 합니다. 이 기기는 생산 공정의 측정 및 제어를 용이하게 하기 위해 디지털 신호, 아날로그 신호 등을 출력합니다.

산업 업그레이드 요구 사항으로 인해 자동화를 위한 더 풍부한 출력이 요구됨에 따라, 단순한 출력을 가진 기존 유량계는 종종 부족합니다. Flo-Instruments는 압력 손실이 없는 완전한 직선 파이프 설계, 이중 유니온 연결 및 간단한 설치 기능을 갖춘 인라인 유량계로 이에 대응합니다.

주요 이점

고급 측정

시간 해상도 최대 20ps의 고급 측정 칩 내장

날짜, 신호, 순간 및 누적 데이터를 표시하는 4줄 OLED 디스플레이

어두운 환경에서도 명확한 가시성

사용자 친화적인 인터페이스

혁신적인 드롭다운 목록 메뉴 방식

쉬운 설정을 위한 4개의 터치 버튼

간체 중국어, 번체 중국어 및 영어 언어 전환

견고한 구조

IP66 보호 등급

사출 성형 구조

쉽고 안정적인 설치를 위한 이중 유니온 연결

제품 치수

모델	공칭 파이프 직경	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

단위: mm

참고:"L"은 설치 중 잘라낸 파이프 섹션의 길이이며, "D"는 설치된 파이프 섹션의 외부 직경입니다.

호환 가능한 매체

출시 이후 이 제품은 세척 장비 산업에서 널리 사용되었습니다. 간단한 설치, 작동 및 안정적인 측정 성능으로 인해 새로운 산업으로 계속 확장되고 있습니다.

주요 산업: 반도체, 식품, 의약품, 식수, 세제, 인쇄 및 염색, 화학 제품 등

측정 가능한 매체 예시:

희석 황산
술
탄화수소
알코올
염화나트륨
탄산나트륨
트리에틸아민
에틸렌디아민
산화프로필렌

시장이 확장됨에 따라 새로운 측정 가능한 매체를 계속 발견하고 있습니다. 당사는 사용자가 애플리케이션을 공유하여 제품을 지속적으로 풍부하게 하고 개선하는 데 도움을 주도록 권장합니다.

측정 가능한 매체 기준:

파이프라인 내 안정적인 유량
압력 0.3MPa 유지
흐름으로 인한 기포(캐비테이션) 미발생

더 많은 매체가 측정되었습니다 - 특정 애플리케이션에 대해 문의해 주십시오.

기술 사양

제품명: FL101 인라인 초음파 유량계

정확도: ±1.0% (0.3m/s~5.0m/s)

유속: 0.1m/s~10.0m/s

선형성: ±1.0% (0.3m/s-5.0m/s)

반복성: 0.40%

응답 시간: 500ms

화면 표시: 1.54" 240*240 IPS LCD 360° 회전

메뉴 언어: 간체 중국어/번체 중국어/영어

표시 단위: 미터법 및 영국식 단위 선택 지원

표시 데이터: 순간 유량, 유속, 누적 부피

총계기: 7자리 유량 총계기

누적 데이터: 10년 64개월 64일

작동 키: 4개의 터치 버튼

캘린더 배터리: CR1220

전원 공급 장치: 24VDC@3W

아날로그 출력: 4-20mA, 최대 부하 600Ω

통신 인터페이스: RS485, ModBus RTU 프로토콜 지원

릴레이 출력: (선택 사항) 30VDC@1A

매체: 물, 용액, 화학 시약 (불순물 ≤ 4%) 등

보호 등급: IP66

설치 방법:파이프 섹션 통합, 유니온으로 연결된 PVC-U 파이프

파이프 크기: OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")

파이프 섹션 재질: UPVC

매체 온도: 0°C-60°C

작동 온도: -10°C-50°C

주변 습도: 상대 습도 0%-95%, 결로 없음

적용 점도: <300CST (mm²/s)

케이블 길이: 표준: 2m(6.6ft), 최대 20m(66ft)까지 확장 가능

설치 가이드

1단계: 파이프 절단

설치 지점 선택 요구 사항에 따라 설치 위치의 파이프 섹션을 절단합니다.

2단계: 파이프에 너트 삽입

미터에서 두 개의 너트를 풀고 파이프에 삽입합니다.

3단계: 파이프 조인트 접착

기기의 두 파이프 조인트에 PVC 접착제를 바르고 파이프에 끼웁니다.

4단계: 유량계 설치

미터를 중앙에 놓고 너트를 조여 설치를 완료합니다. 설치 시 유량 방향에 주의하십시오.

5단계: 전원 켜기 및 실행

케이블의 다른 쪽 끝을 24V DC 전원에 연결하고 전원을 켜서 작동을 관찰합니다.

패키지 내용물

주문 정보

FL101	코드	파이프 크기 범위 [DN & 인치 & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

코드	출력 모드
1	4-20mA, RS485, 릴레이

코드	케이블 길이
L	6.6ft(2m) - 지정되지 않은 경우 기본값
L+	요청 시 다른 길이 사용 가능

완전한 주문 예시: FL101 | A | 1 | L
