제품 상세정보
원래 장소: 중국 선전
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
모델 번호: FL101
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
전원공급장치: |
24V DC |
표시하다: |
1.54'' 240*240 IPS LCD 360° 회전 |
통신 인터페이스: |
RS485, MODBUS RTU 프로토콜을 지원합니다 |
유량 범위: |
0.1m/s ~ 10m/s |
정확성: |
±1.0% |
파이프 직경 범위: |
OD20,OD25,OD32,OD40 |
전원공급장치: |
24V DC |
표시하다: |
1.54'' 240*240 IPS LCD 360° 회전 |
통신 인터페이스: |
RS485, MODBUS RTU 프로토콜을 지원합니다 |
유량 범위: |
0.1m/s ~ 10m/s |
정확성: |
±1.0% |
파이프 직경 범위: |
OD20,OD25,OD32,OD40 |

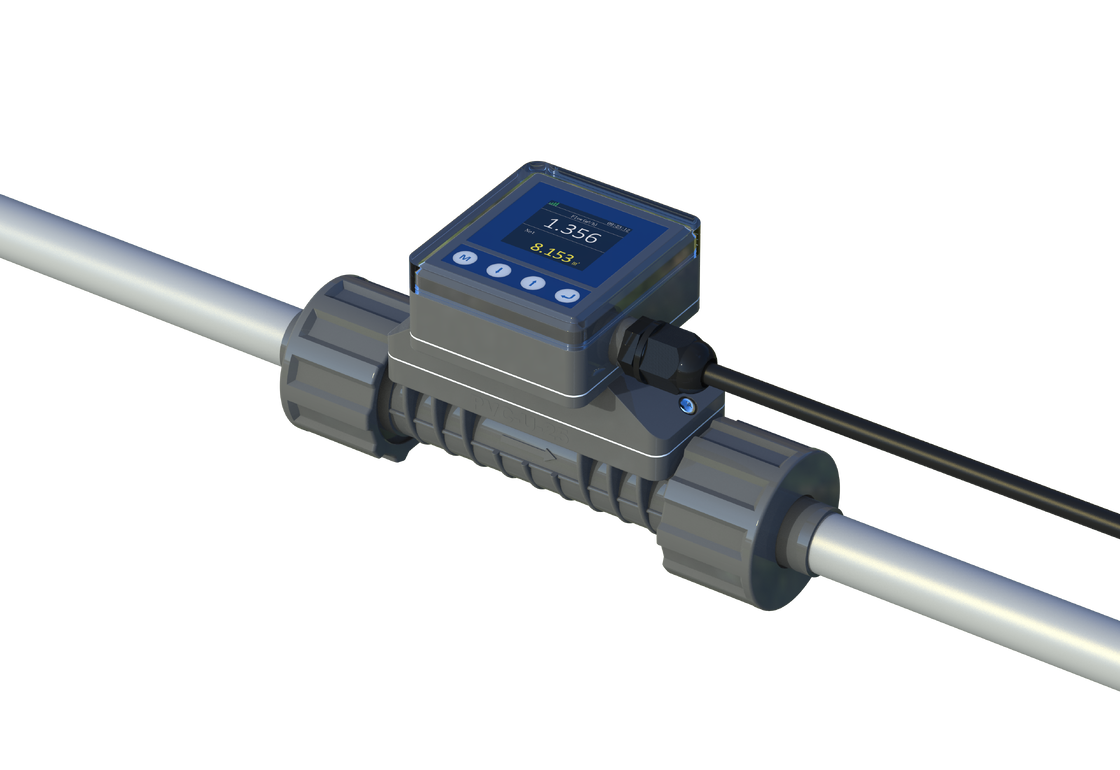

FL101 직선 초음파 흐름계
FL101은 파이프 라인 내의 다양한 액체의 흐름을 측정하기 위해 특별히 설계되어 생산 과정에서 실시간 흐름을 측정 할 수 있습니다.아날로그 신호, 그리고 생산 프로세스의 측정과 통제를 촉진하기 위해 더 많은 것을 제공합니다.
산업 업그레이드 요구 사항에 따라 자동화를 달성하려면 풍부한 출력이 필요합니다.전통적인 흐름계수는 종종 제한된 출력을 가지고 있으며 현장에서의 요구를 충족시킬 수 없으며 원래 위치에서 교체해야합니다.플로-인스트루먼트는 압력 손실, 이중 결합 연결 및 간단한 설치없이 완전 직선 파이프 디자인을 갖춘 직선 흐름 미터로 이 문제를 해결합니다.
20ps까지의 시간 해상도를 갖춘 첨단 측정 칩
네 줄 OLED 디스플레이로 날짜/신호/순간/모금 데이터를 표시합니다. 저조한 빛과 희미한 환경에서 쉽게 읽을 수 있습니다.
드롭다운 리스트가 있는 혁신적인 메뉴 방법. 쉽게 설정할 수 있는 4개의 터치 버튼. 간소화/전통 중국어 및 영어 언어 전환을 지원합니다.
IP66 등급 주사형 구조와 함께 쉽고 안정적인 설치를 위해 이중 결합 연결.
| 모델 | 소형 파이프 지름 | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
단위: mm
이 제품은 시장에 출시 된 이래로 청소 장비 산업에서 널리 사용되었습니다. 간단한 설치, 작동 및 신뢰할 수있는 측정 성능으로 인해새로운 산업에서 지속적으로 홍보되었습니다..
주요 산업:반도체, 식품, 의약품, 식수, 세척제, 인쇄 및 염색, 화학 제품 등
시장이 확장됨에 따라, 우리는 더 많은 측정 가능한 매체를 계속 발견합니다. 우리는 사용자가 우리의 제품을 지속적으로 풍부하고 개선하는 데 도움이되는 응용 프로그램을 공유하도록 권장합니다.
더 많은 미디어가 측정되었습니다 - 특정 응용 프로그램에 대한 문의는 환영합니다.
| 제품 이름 | FL101 직렬 초음파 흐름계 |
| 정확성 | ±1.0% (0.3m/s~5.0m/s) |
| 흐름 속도 | 0.1m/s~10.0m/s |
| 선형성 | ±1.0% (0.3m/s-5.0m/s) |
| 반복 가능성 | 0.40% |
| 반응 시간 | 500ms |
| 화면 표시 | 1.54' 240*240 IPS LCD 360° 회전 (편한 읽기) |
| 메뉴 언어 | 간소화 중국어/전통 중국어/영어 |
| 디스플레이 단위 | 메트릭 및 제국 단위 선택, m3/h, LPM, ml/min, GPM, LPH, 공장 기본 단위는 LPM를 지원합니다. |
| 데이터 표시 | 순간적 흐름, 순간적 흐름 속도, 순 누적 용량, 단일 누적 용량, 일일 최대 값, 일일 최소 값, 일/달/년 누적 용량 |
| 총수 | 7자리 흐름 집계기 |
| 누적 데이터 | 10년 64개월 64일 |
| 작업 키 | 4개의 터치 버튼 |
| 달력 배터리 | CR1220 |
| 전원 공급 | 24VDC@3W |
| 아날로그 출력 | 4~20mA, 최대 부하 600Ω |
| 통신 인터페이스 | RS485, ModBus RTU 프로토콜을 지원합니다. |
| 릴레이 출력 | (선택) 30VDC@1A, 스위치 주파수는 2Hz 이하 |
| 미디어 | 물, 용액, 화학 반응기 (부정성 ≤ 4%) 등 |
| 보호 수준 | IP66 |
| 설치 방법 | 파이프 섹션은 통합되고, PVC-U 파이프는 결합 (슬라이드 관절) 에 의해 연결되어 있습니다 |
| 파이프 크기 | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| 파이프 섹션 재료 | UPVC |
| 매체 온도 | 0°C~60°C |
| 작업 온도 | -10°C ~ 50°C |
| 환경 습도 | 상대 습도 0%~95%, 응축이 없습니다. |
| 적용 가능한 점성 | <300CST (mm2/s) |
| 케이블 길이 | 표준: 2m (6.6ft). 20m (6.6ft) 까지 연장할 수 있다. |
설치 장소 선택 요구 사항에 따라 설치 장소에서 파이프의 섹션을 잘라내십시오.
두 개의 견과류를 계측기에서 떼어 파이프에 삽입합니다.
튜브 연결에 PVC 접착제를 적용하고 파이프에 연결합니다.
미터를 중간에 배치하고 설치를 완료하기 위해 견과류를 꽉 잡아; 설치 중에 흐름 방향에주의를 기울입니다.
케이블의 다른 끝을 24V DC 전원 공급 장치에 연결하고 전원을 켜고 관찰합니다.
| 코드 | 파이프 사이즈 범위 [DN & Inch & OD] |
|---|---|
| A | DN15 1/2′′ OD20 |
| B | DN20 3/4" OD25 |
| C | DN25". OD32 |
| D | DN32 1-1/4". OD40 |
| 코드 | 출력 모드 |
|---|---|
| 1 | 4-20mA, RS485, 릴레이 |
| 코드 | 케이블 길이 |
|---|---|
| L | 6.6ft(2m) (선택이 없다면, 결제됩니다) |
| L+ | 요청에 따라 다른 길이 |
FL101 A 1 L- 전체 주문 정보
