제품 상세정보
원래 장소: 셰인젠
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST505
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 전통적 패키징
배달 시간: 3~5 일
지불 조건: T/T
속도영역: |
0 ~ ±16ft/s(0 ~ ±5m/s) |
정확성: |
±1.0% |
파이프 크기: |
1"~48"(25mm~1200mm) |
체액: |
물, 바닷물, 기름, 술... |
파이프재: |
PVC, 탄소강, 스테인레스 강... |
선택적 출력: |
OCT 펄스 출력: 0~5000Hz. 아날로그 출력: 4~20mA, 최대 부하 750Ω. |
통신 인터페이스: |
RS485 |
전원 공급: |
24V DC/1A@최대 |
키패드: |
촉각 동작이 있는 16(4×4) 키 |
표시: |
20×2 격자 영숫자, 백라이트 LCD. |
온도: |
송신기 : -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃); 트랜스 듀서 : 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
습도: |
최대 99% RH, 비응축 |
송신기: |
알루미늄 합금, IP65. |
변환기: |
캡슐화 설계, IP68. |
변환기 케이블: |
표준 케이블 길이: 10m(33ft). |
속도영역: |
0 ~ ±16ft/s(0 ~ ±5m/s) |
정확성: |
±1.0% |
파이프 크기: |
1"~48"(25mm~1200mm) |
체액: |
물, 바닷물, 기름, 술... |
파이프재: |
PVC, 탄소강, 스테인레스 강... |
선택적 출력: |
OCT 펄스 출력: 0~5000Hz. 아날로그 출력: 4~20mA, 최대 부하 750Ω. |
통신 인터페이스: |
RS485 |
전원 공급: |
24V DC/1A@최대 |
키패드: |
촉각 동작이 있는 16(4×4) 키 |
표시: |
20×2 격자 영숫자, 백라이트 LCD. |
온도: |
송신기 : -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃); 트랜스 듀서 : 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
습도: |
최대 99% RH, 비응축 |
송신기: |
알루미늄 합금, IP65. |
변환기: |
캡슐화 설계, IP68. |
변환기 케이블: |
표준 케이블 길이: 10m(33ft). |

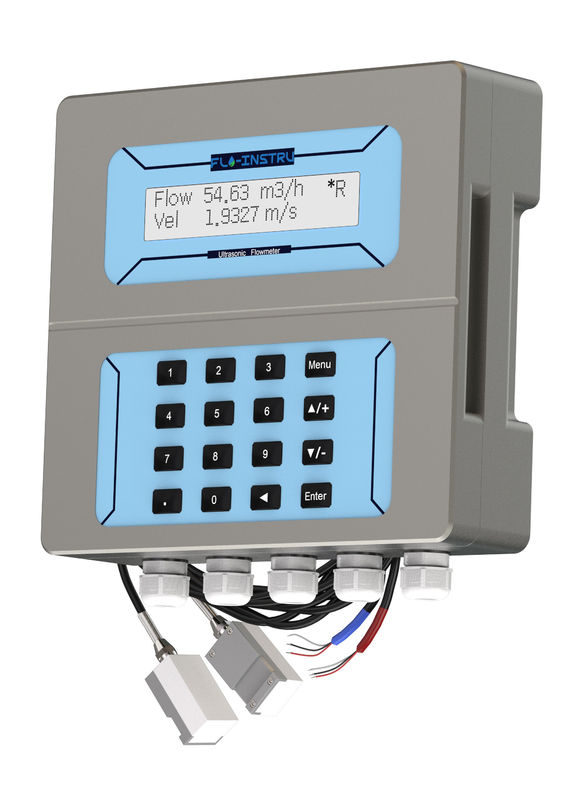

ST505 정지 초음파 흐름계
원격 측정 서비스를 제공하기 위해 관리 시스템에 통합합니다.
제품 정보
ST505 초음파 흐름 측정기는 가장 신뢰할 수있는 디지털 신호 처리 기술을 사용하여 다양한 액체 및 파이프 크기의 흐름 측정을 높은 정확성과 신뢰성으로 전송합니다.뛰어난 성능 변환기를 더 높은 산업 수준의 재료와 결합, 플로 도구는 걱정없이 오랫동안 일할 수 있습니다.
명확한 메뉴 표시 선택은 도구의 사용을 매우 편리하게합니다. 클램프-온 트랜스듀서는 광범위한 응용 분야에 대한 유연성을 높입니다.
ST505 초음파 흐름 측정기는 높은 측정 정확성을 가진 트랜지트 타임 기술을 기반으로합니다. ST505는 클램프-온 변환기를 사용합니다.그냥 파이프 바깥에 클램핑을 통해 흐름 데이터를 수집 할 수 있습니다, 그리고 그것은 결코 유체와 접촉하지 않을 것이고, 유체 오염, 압력 감소, 누출 등을 유발하지 않을 것입니다.
◆이점
제품 특성
◆차원
|
|
| 송신기 |
|
| 변압기 |
기술 정보
◆매개 변수
| 성능 사양 | |
| 속도 범위 | 00.03~±16ft/s (0.01~±5m/s) |
| 정확성 | 측정 값의 ± 1% |
| 반복 가능성 | 0측정 값의 0.3% |
| 파이프 크기 | 1" ~ 48" (25mm ~ 1200mm) |
| 전원 공급 | 24V DC |
| 키보드 | 16개의 터치 버튼 |
| 표시 | 20×2, 알파노메릭, 백라운드 라이트 LCD |
| 기능 사양 | |
| 출력 | 아날로그 출력: 4~20mA, 최대 부하 750Ω |
| 펄스 출력: 0~9999Hz, OCT, (min.와 max. 주파수는 조절할 수 있습니다) | |
| 릴레이 출력: 최대 1Hz ((1A@125V AC 또는 2A@30V DC) | |
| 의사소통 | RS485 |
| 액체 | 물, 바닷물, 기름, 술... |
| 파이프 재료 | PVC, 스테인리스 스틸, 탄소 스틸, 구리... |
| 물리적 사양 | |
| 송신기 | 도형 알루미늄, IP65, CNC 기계 |
| 변압기 | 캡슐화 설계, 보호 등급 IP68 |
| 이중 보호된 변환 케이블 | |
| 케이블의 표준/최대 길이: 30ft/1000ft (9m/305m) | |
| 온도 | 송신기: -40°F~140°F ((-40°C~60°C) |
| 변환기: 32°F~140°F ((0°C~60°C) 표준 | |
| 습도 | 99%까지 RH, 응고되지 않습니다. |
설치
◆V 방법
"V 방법"은 표준 방법으로 간주됩니다. 일반적으로 더 정확한 판독을 제공하며 대략 25mm에서 400mm까지의 파이프 지름에 사용됩니다.사용하기에 편리합니다., 그러나 여전히 변환기의 적절한 설치, 파이프의 중앙선에서 파이프에 접촉하고 중앙선 양쪽에 동등한 거리를 요구합니다.
◆Z 방법
"Z"방법 설비에서 전송되는 신호는 "V"방법으로 전송되는 신호 송신기와 비교하면 약화율이 낮습니다.이것은 "Z"방법으로 액체를 한 번만 가로질러 직접 전송되는 신호가 사용되기 때문입니다."Z" 방식은 100mm에서 3000mm까지의 파이프 직경에서 측정 할 수 있습니다.
◆N 방법
"N"방법으로, 소리파는 유체를 두 번 통과하고 파이프 벽에서 세 번 반사합니다. 작은 파이프 지름 측정에 적합합니다.측정 정확도는 "N" 방법 (일반적으로 사용되지 않는) 으로 통행 거리를 확장함으로써 향상 될 수 있습니다..
◆W 방법
"N"과 마찬가지로 "W"방법으로 통행 거리를 확장함으로써 측정 정확도도 향상시킬 수 있습니다.소리 파동 은 유체 를 4 번 횡단 하고 파이프 벽 에서 4 번 반사 한다. 그것은 매우 작은 파이프에 적합합니다 ((지름은 50mm/2 '보다 적다 ').
패키지 및 액세서리
주문 정보
| ST505 | 코드 | 사양 | ||||
| F | 초음파 흐름 미터 | |||||
| E | 초음파 BTU/에너지 미터 (선택) | |||||
| 코드 | 변압기 | |||||
| CT039 | 삽입: 액체 온도:32°F~140°F(0°C~60°C) (표준) |
|||||
| 코드 | 케이블 길이 | |||||
| L | 표준 케이블 길이:33ft ((10m) | |||||
| L+ | 요청에 따라 다른 길이 | |||||
| ST505 | F | CT039 | L | 전체 주문 정보 | ||
