제품 상세정보
Place of Origin: Shenzhen, China
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
Model Number: TM601 Plus
지불과 운송 용어
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |

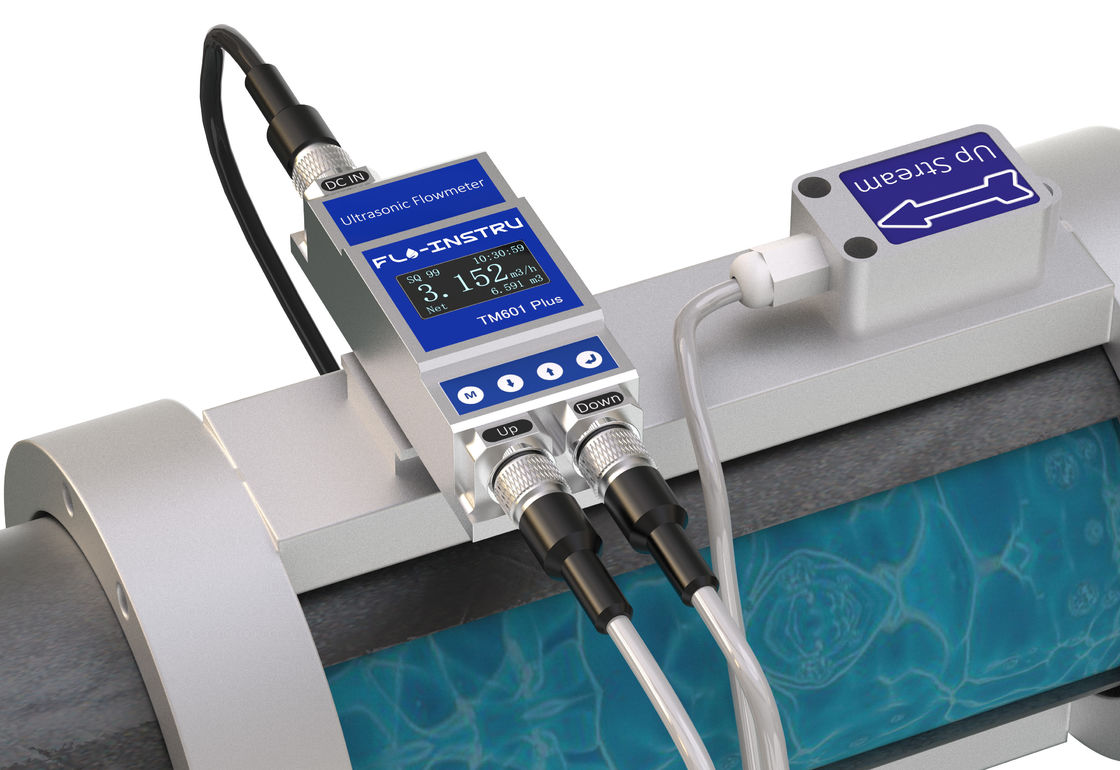

TM601 플러스 클램프 온 초음파 흐름 측정기
클램프온 컴팩트형 초음속 흐름 미터
제품 설명
TM601 플러스는 초음파 청소 기계에 특별히 설계 된 흐름 미터입니다
1. 단지 1분 걸립니다 설치 완료 및 측정 시작
2파이프라인에 추가 변경이 없으며 설치 및 측정은 운영 지침에 따라 완료 될 수 있습니다.
3그것은 생산을 중단하지 않고, 파이프 라인 변경 없이, 압력 손실 없이 설치 및 사용할 수 있습니다.
4. OLED 디스플레이 (128x 64px), 심지어 어두운 환경에서 최고의 디스플레이를 가지고
5다양한 파이프 라인: 스테인리스 스틸 파이프, 탄소 스틸 파이프, 구리 파이프, PVC, PVDF, PPR, PPH, HDPE 등에 적합합니다.
Benefit & Feature
새로운 초음파 흐름계 설치와 관련된 어려움은 간단한 CLAMP-ON에 의해 제거됩니다. 이 설계는 파이프를 잘라, 파이프가 작동하는 것을 종료,생산 중단, 추가 비용, 그리고 훨씬 더 많은 것을 제공합니다.
주요 단위 (디스플레이 화면) 은 매우 특별하고 쉽게 설치됩니다. 뒷면은 스냅-온 디자인이 있습니다.그것은 쉽게 설치 될 수 있습니다 단지 그 뒷쪽에 턱을 수용 할 수있는 파이프 클램프에 클램핑.
더 큰 파이프 지름에 맞기 위해, TM601 플러스는 또한이 유형의 크기를 충족 할 수있는 파이프 클램프와 일치합니다. 센서는 각각 상단 브래킷과 하단 브래킷에 위치합니다.완전히 흐름 속도와 액체를 측정 할 수 있습니다독특한 디자인은 복잡한 응용 환경에 더 적합합니다.
사양
| 속도율 | 00.1m/s±5m/s |
| 정확성 | ±2.0% |
| 파이프 크기 | DN100 DN125 DN160 DN200 |
| 액체 | 일반 물, 해수, 냉각/온도 물, 알코올... |
| 파이프 재료 | PVC, 스테인리스 스틸, 탄소 스틸, 구리... |
| 전원 공급 | 9~36V DC 최대 500mA |
| 의사소통 | 모드버스 프로토콜 RS485를 지원합니다. |
| 아날로그 출력 | 4~20mA, 최대 750Ω |
| 경보 출력 | 외장권 상부 및 하부 경계 경보 기능 (선택) |
| 표시 | OLED 128*64 점 행렬 화면 |
| 키 패널 | 4개의 터치 버튼 |
| 플로우 유닛 | Support metric unit selection,Cubic Meters (m3),Liters (l),USA Gallons (gal). |
| 타임 유닛 | /hour,/min, 공장의 기본 단위는 시당 3천m3입니다. |
| 매일, 월간, 연간 유동 집계기 | |
| 온도 | 환경: 14F+122F ((-10°C+50°C) |
| 액체:14F+122F ((-10°C+50°C) | |
| 환경 습도 | RH 0.95%, 응 condense 하지 않습니다 |
| 주택 재료 | 알루미늄 합금, CNC 가공 |
| 보호율 | IP54 |
| 케이블 길이 | 66피트 (2m) 표준 |
파이프 사이즈 레인지와 플로우 레인지 참조 테이블
| DN | 과다 복용 | OD 범위 | 인치 | 흐름 범위 |
| DN100 | OD110 | 108mm-116mm | 4인치 | 2.917~145.858m/h |
| 48.619~2430.963 l/min | ||||
| 12.844~642.194 갤런/미리 | ||||
| DN125 | OD140 | 132mm-142mm | 5인치 | 4.558~227.903m3/h |
| 75.968~3798.380 I/min | ||||
| 200.069 ∼ 1003.429 갤런/분 | ||||
| DN150 | OD160 | 158mm-168mm | 6인치 | 6.564~328.180m3/h |
| 1090.393 ∼ 5469.666 l/min | ||||
| 280.889~1444.938 갤런/분 | ||||
| DN220 | OD220 | 218mm-228mm | 8인치 | 11.669~583.431m3/h |
| 194.477 ∼ 9723.852 I/min | ||||
| 51.376~2568.778 갤런/분 |
