제품 상세정보
Place of Origin: Shenzhen, China
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
Model Number: TM601 Plus
지불과 운송 용어
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |

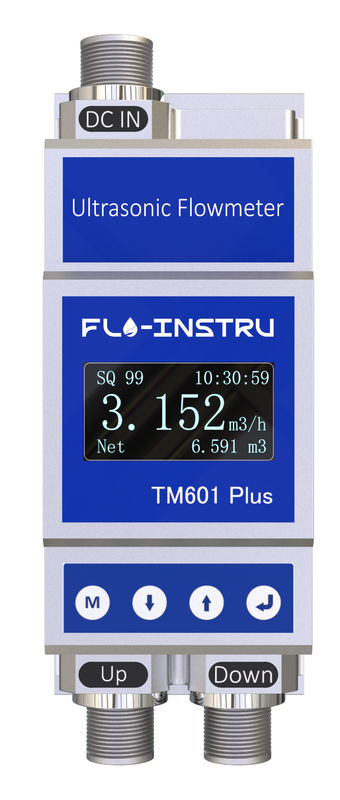

TM601 Plus 클램프온 초음파 유량계
클램프온 컴팩트형 초음파 유량계.
제품 설명
TM601 Plus는 초음파 세척기를 위해 특별히 설계된 유량계입니다.
1. 설치를 완료하고 측정을 시작하는 데 1분 밖에 걸리지 않습니다.
2. 파이프라인을 추가로 변경할 필요 없이 작동 지침에 따라 설치 및 측정을 완료할 수 있습니다.
3. 생산을 중단하지 않고, 파이프라인을 수정하지 않고, 압력 손실 없이 설치 및 사용할 수 있습니다.
4. OLED 디스플레이(128x 64px)는 어두운 환경에서도 최상의 디스플레이를 제공합니다.
5. 다양한 파이프라인에 적합: 스테인리스 스틸 파이프, 탄소강 파이프, 구리 파이프, PVC, PVDF, PPR, PPH, HDPE 등
장점 및 특징
새로운 초음파 유량계를 설치하는 데 일반적으로 관련된 어려움은 간단한 CLAMP-ON으로 제거됩니다. 이 디자인은 파이프를 절단하고, 파이프 작동을 중단하고, 생산을 중단하고, 추가 비용을 지불할 필요가 없도록 합니다.
메인 유닛(디스플레이 화면)은 매우 특별하고 쉬운 설치를 제공합니다. 뒷면에는 스냅온 디자인이 있습니다. 뒷면의 버클을 수용할 수 있는 파이프 클램프에 클램핑하기만 하면 쉽게 설치할 수 있습니다.
더 큰 파이프 직경에 맞게 TM601 Plus는 이 유형의 크기를 충족할 수 있는 파이프 클램프와도 일치합니다. 센서는 각각 상단 브래킷과 하단 브래킷에 위치하여 유속과 액체를 완전히 측정할 수 있습니다. 독특한 디자인은 복잡한 응용 환경에 더 적합합니다.
사양
| 속도 범위 | 0.328 ft/s～±16ft/s(0.1m/s～±5m/s) |
| 정확도 | ±2.0% |
| 파이프 크기 | DN100 DN125 DN160 DN200 |
| 액체 | 일반 물, 바닷물, 냉각/온수, 알코올.. |
| 파이프 재질 | PVC, 스테인리스 스틸, 탄소강, 구리.… |
| 전원 공급 장치 | 9～36V DC, 최대 500mA |
| 통신 | MODBUS 프로토콜, RS485 지원 |
| 아날로그 출력 | 4-20mA, 최대 750Ω |
| 알람 출력 | OCT 상한 및 하한 알람 기능 (선택 사항) |
| 디스플레이 | OLED 128*64 도트 매트릭스 디스플레이 화면 |
| 키 패널 | 4개의 터치 버튼 |
| 유량 단위 | 미터법 단위 선택 지원, 입방 미터(m³), 리터(l), 미국 갤런(gal). |
| 시간 단위 | /시간, /분, 공장 기본 단위는 시간당 입방 미터입니다. |
| 일별, 월별 및 연간 유량 누산기 | |
| 온도 | 주변: 14F～+122F(-10℃～+50℃) |
| 액체: 14F～+122F(-10℃～+50℃) | |
| 주변 습도 | RH 0～95%, 결로 없음 |
| 하우징 재질 | 알루미늄 합금, CNC 가공 처리 |
| 보호 등급 | IP54 |
| 케이블 길이 | 6.6ft (2m) 표준 |
파이프 크기 범위 및 유량 범위 참조 표
| DN | OD | OD 범위 | 인치 | 유량 범위 |
| DN100 | OD110 | 108mm-116mm | 4" | 2.917～145.858 m/h |
| 48.619～2430.963 l/min | ||||
| 12.844～642.194 gal/mir | ||||
| DN125 | OD140 | 132mm-142mm | 5" | 4.558～227.903 m³/h |
| 75.968～3798.380 I/min | ||||
| 20.069～1003.429 gal/min | ||||
| DN150 | OD160 | 158mm-168mm | 6" | 6.564～328.180 m³/h |
| 109.393～5469.666 l/min | ||||
| 28.889～1444.938 gal/min | ||||
| DN220 | OD220 | 218mm-228mm | 8" | 11.669～583.431 m³/h |
| 194.477～9723.852 I/min | ||||
| 51.376～2568.778 gal/min |
