제품 상세정보
원래 장소: 첸젠, 중국
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
모델 번호: FL101
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 전통적 패키징
배달 시간: 3~5 일
지불 조건: T/T
흐름 범위: |
0.1m/s ~ 10m/s |
정확성: |
±1.0% |
(선택적인) 파이프 직경 범위: |
OD20,OD25,OD32,OD40 |
측정 매체: |
물, 용액, 화학 시약 (불순물 ≤ 4%) 등 |
파이프 섹션 재료 (선택 사항): |
업프크 |
통신 인터페이스: |
RS485, MODBUS RTU 프로토콜을 지원합니다 |
전원 공급: |
24V DC |
건반: |
4개의 터치 키 |
표시: |
1.54 ''240*240 IPS LCD 360 ° 회전 (쉽게 읽기 위해) |
흐름 범위: |
0.1m/s ~ 10m/s |
정확성: |
±1.0% |
(선택적인) 파이프 직경 범위: |
OD20,OD25,OD32,OD40 |
측정 매체: |
물, 용액, 화학 시약 (불순물 ≤ 4%) 등 |
파이프 섹션 재료 (선택 사항): |
업프크 |
통신 인터페이스: |
RS485, MODBUS RTU 프로토콜을 지원합니다 |
전원 공급: |
24V DC |
건반: |
4개의 터치 키 |
표시: |
1.54 ''240*240 IPS LCD 360 ° 회전 (쉽게 읽기 위해) |

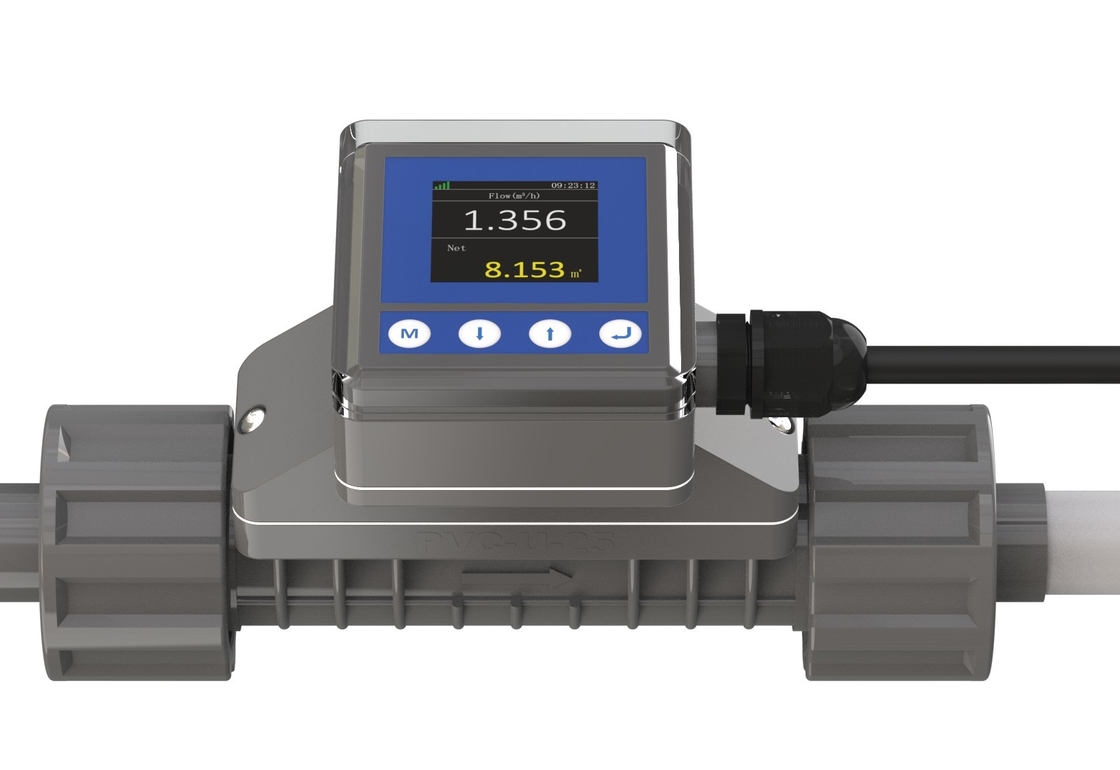

FL101 인라인 초음파 유량계
제품 정보
FL101은 파이프라인 내 다양한 액체의 유량을 측정하는 데 특화되어 있으며, 생산 공정에서 실시간 유량 측정을 실현합니다. 이 기기는 디지털 신호, 아날로그 신호 등을 출력하여 생산 공정의 측정 및 제어를 실현합니다.
산업 업그레이드의 필요성으로 인해 자동화를 달성하기 위해 풍부한 출력을 가진 기기가 요구됩니다. 그러나 기존 유량계의 출력은 비교적 단순하여 현장 요구 사항을 충족할 수 없으며, 원래 위치에서 교체해야 합니다.
Flo-Instruments는 압력 손실이 없는 완전 직선 파이프 디자인, 이중 유니온 연결 및 간단한 설치를 갖춘 인라인 유량계를 출시했습니다.
장점
| 인라인 초음파 유량계에는 고급 측정 칩이 내장되어 있습니다(시간 분해능 최대 20ps) |
|
|
|
||
|
|
|
제품 특징
치수
| 모델 | 공칭 파이프 직경 | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| 단위: mm | ||||||
| 참고: | ||||||
| "L"은 설치 시 잘라낸 파이프 섹션의 길이입니다. "D"는 설치된 파이프 섹션의 외부 직경입니다. |
||||||
호환 가능한 매체
제품 출시 이후 세척 장비 산업에서 널리 사용되었습니다. 간단한 설치 및 작동, 신뢰할 수 있는 측정 성능으로 인해 새로운 산업에서 지속적으로 홍보되고 있습니다.
주요 산업: 반도체, 식품, 의약품, 식수, 세제, 인쇄 및 염색, 화학 제품 등
|
사용자가 측정한 매체:
|
시장이 확대됨에 따라 측정할 매체가 점점 더 많아질 것입니다. 사용자가 더 많은 응용 프로그램을 공유하여 제품을 지속적으로 풍부하게 하고 개선할 수 있기를 바랍니다.
측정 가능한 매체의 결정:
|
|
기술 정보
매개변수
| 제품 이름 | FL101 인라인 초음파 유량계 |
| 정확도 | ±1.0% (0.3m/s~5.0m/s) |
| 유속 | 0.1m/s~10.0m/s |
| 선형성 | ±1.0% (0.3m/s-5.0m/s) |
| 반복성 | 0.40% |
| 응답 시간 | 500ms |
| 화면 표시 | 1.54’’ 240*240 IPS LCD 360° 회전(읽기 쉬움) |
| 메뉴 언어 | 간체 중국어/번체 중국어/영어 |
| 표시 단위 | 미터법 및 영국식 단위 선택 지원, m³/h, LPM, ml/min, GPM, LPH, 공장 기본 단위는 LPM입니다. |
| 표시 데이터 | 순간 유량, 순간 유속, 순 누적 부피, 단일 누적 부피, 일일 최대값, 일일 최소값, 일/월/연간 누적 부피 |
| 총량계 | 7자리 유량 총량계 |
| 누적 데이터 | 10년 64개월 64일 |
| 작동 키 | 4개의 터치 버튼 |
| 캘린더 배터리 | CR1220 |
| 전원 공급 장치 | 24VDC@3W |
| 아날로그 출력 | 4-20mA, 최대 부하 600Ω |
| 통신 인터페이스 | RS485, ModBus RTU 프로토콜 지원 |
| 알람 출력 | OCT 상한 및 하한 알람 출력, 펄스 출력 등 |
| 릴레이 출력 | (선택 사항) 30VDC@1A, 스위칭 주파수 2Hz 미만 |
| 매체 | 물, 용액, 화학 시약(불순물 ≤ 4%) 등 |
| 보호 수준 | IP66 |
| 설치 방법 | 파이프 섹션이 통합되어 있으며 PVC-U 파이프는 유니온(슬립 조인트)으로 연결됩니다. |
| 파이프 크기 | OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½") |
| 파이프 섹션 재질 | UPVC |
| 매체 온도 | 0°C-60° |
| 작동 온도 | -10°C-50°C |
| 주위 습도 | 상대 습도 0%-95%, 결로 없음 |
| 적용 가능한 점도 | <300CST (mm²/s) |
| 케이블 길이 | 표준: 2m(6.6ft). 20m(66ft)까지 연장 가능 |
설치
| 1. 파이프 절단 | |
|
설치 지점 선택 요구 사항에 따라 설치 위치에서 파이프 섹션을 자릅니다. |
| 2. 너트를 파이프에 삽입 | |
|
미터에서 두 개의 너트를 풀고 파이프에 삽입합니다. |
| 3. 파이프 조인트 접착 | |
|
기기의 두 파이프 조인트에 PVC 접착제를 바르고 파이프에 꽂습니다. |
| 4. 유량계 설치 | |
|
미터를 가운데에 놓고 너트를 조여 설치를 완료합니다. 설치 중 유량 방향에 주의하십시오. |
| 5. 전원 켜기 및 실행 | |
|
케이블의 다른 쪽 끝을 24V DC 전원 공급 장치에 연결하고 전원을 켜고 관찰합니다. |
패키지 및 액세서리
주문 정보
| FL101 | 코드 | 파이프 크기 범위 [DN &Inch &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| 코드 | 출력 모드 | |||||
| 1 | 4-20mA,RS485,OCT 펄스,릴레이 | |||||
| 코드 | 케이블 길이 | |||||
| L | 6.6ft(2m)(선택하지 않으면 기본값) | |||||
| L+ | 요청 시 다른 길이 | |||||
| FL101 | A | 1 | L | 주문 정보 완료 | ||
