제품 상세정보
Place of Origin: Shenzhen, China
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
Model Number: TM601
지불과 운송 용어
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Pipe Material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Pipe Size: |
DN4-DN200 |
Flow Rate: |
0.098 ft/s ~ ±16ft/s (0.03m/s ~ ±5m/s) |
Accuracy: |
± 2.0% |
Output: |
4-20mA, RS485 |
Temperature: |
14℉ ~ +122℉ (-10℃ ~ +50℃) |
Pipe Material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Pipe Size: |
DN4-DN200 |
Flow Rate: |
0.098 ft/s ~ ±16ft/s (0.03m/s ~ ±5m/s) |
Accuracy: |
± 2.0% |
Output: |
4-20mA, RS485 |
Temperature: |
14℉ ~ +122℉ (-10℃ ~ +50℃) |

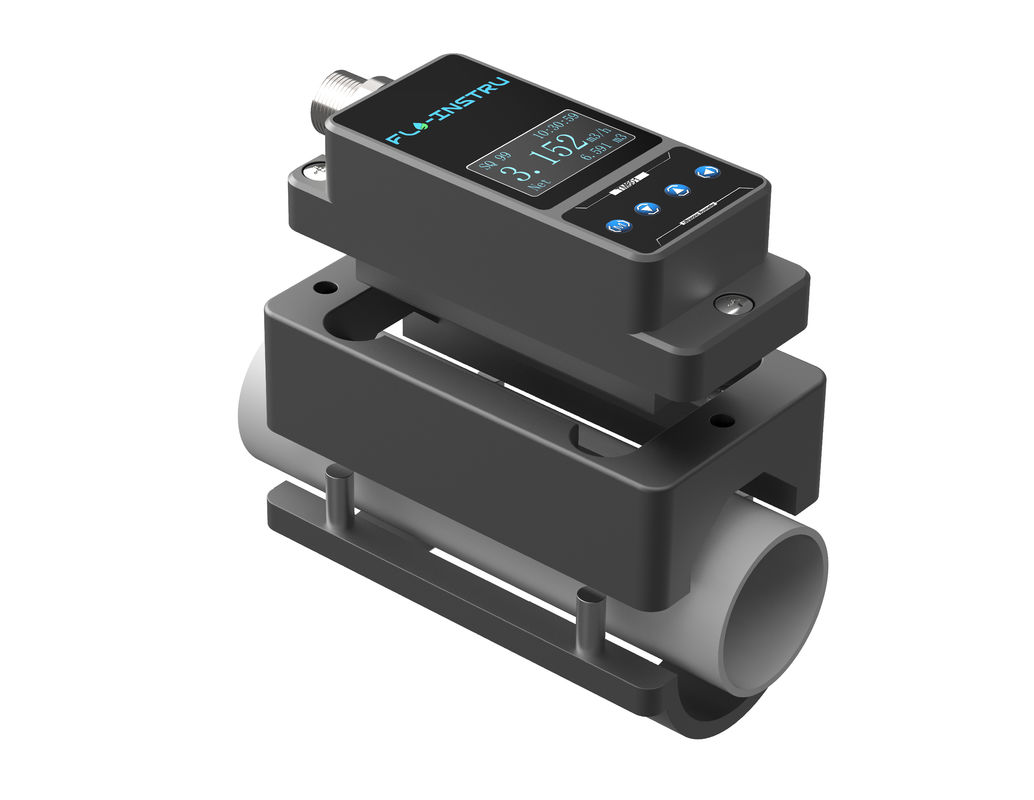

TM601 세척 산업용 고정 클램프형 초음파 유량계
클램프형 소형 초음파 유량계.
제품 설명
TM601은 초음파 세척기용으로 특별히 설계된 유량계입니다.
1. 설치를 완료하고 측정을 시작하는 데 1분 밖에 걸리지 않습니다.
2. 파이프라인을 추가로 변경할 필요 없이 작동 지침에 따라 설치 및 측정을 완료할 수 있습니다.
3. 생산을 중단하지 않고, 파이프라인을 수정하지 않고, 압력 손실 없이 설치 및 사용할 수 있습니다.
4. OLED 디스플레이(128x 64px)로 어두운 환경에서도 최상의 디스플레이를 제공합니다.
5. 다양한 파이프라인에 적합: 스테인리스 스틸 파이프, 탄소강 파이프, 구리 파이프, PVC, PVDF, PPR, PPH, HDPE 등
장점 및 특징
새로운 초음파 유량계 설치와 관련된 일반적인 어려움은 간단한 CLAMP-ON으로 제거됩니다. 이 디자인은 파이프를 절단하고, 파이프 작동을 중단하고, 생산을 중단하고, 추가 비용을 지불할 필요가 없도록 합니다.
TM601을 측정된 파이프에 안전하게 설치하려면 필립스 헤드 스크루드라이버 하나만 있으면 됩니다. 이를 통해 특수 도구나 전문 지식 없이 팀의 모든 구성원이 쉽고 올바르게 설치할 수 있습니다.
신뢰할 수 있는 정확성을 바탕으로 TM601은 일반 감지 응용 분야와 보다 정밀한 모니터링이 필요한 상황 모두에 사용할 수 있어 흐름을 적절하게 감지하는 것이 그 어느 때보다 쉬워졌습니다. 응답 속도는 최대 0.03m/s입니다.
사양
| 속도 | 0.328 ft/s～±16ft/s(0.1m/s～±5m/s) |
| 정확도 | ±2.0% |
| 파이프 크기 | DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 | |
| 액체 | 일반 물, 바닷물, 냉각/온수, 알코올.. |
| 파이프 재질 | PVC, 스테인리스 스틸, 탄소강, 구리.… |
| 전원 공급 장치 | 9～36V DC, 최대 500mA |
| 통신 | MODBUS 프로토콜, RS485 지원 |
| 아날로그 출력 | 4-20mA, 최대 750Ω |
| 알람 출력 | OCT 상한 및 하한 알람 기능 (선택 사항) |
| 디스플레이 | OLED 128*64 도트 매트릭스 디스플레이 화면 |
| 키 패널 | 4개의 터치 버튼 |
| 유량 단위 | 미터법 단위 선택 지원, 입방 미터(m³), 리터(l), 미국 갤런(gal). |
| 시간 단위 | /시간, /분, 공장 기본 단위는 시간당 입방 미터입니다. |
| 일별, 월별 및 연간 유량 누산기 | |
| 온도 | 주변: 14F～+122F(-10℃～+50℃) |
| 액체: 14F～+122F(-10℃～+50℃) | |
| 주변 습도 | RH 0～95%, 결로 없음 |
| 하우징 재질 | 알루미늄 합금, CNC 가공 |
| 보호 등급 | IP54 |
| 케이블 길이 | 6.6ft (2m) 표준 |
파이프 크기 범위 및 유량 범위 참조 표
| DN | OD | OD 범위 | 인치 | 유량 범위 |
| DN4 | OD9.53 | 9.5mm-10.5mm | 1/8" | 0.003～0.142 m³/h |
| 0.047～2.374 I/min | ||||
| 0.013～0.627 gal/min | ||||
| DN8 | OD12.7 | 12.4mm-13.1mm | 1/4" | 0.011～0.570 m³/h |
| 0.190～9.496 I/min | ||||
| 0.050～2.509 gal/min | ||||
| DN10 | OD15 | 14.5mm-15.4mm | 3/8" | 0.026～1.282 m³/h |
| 0.427～21.366 l/min | ||||
| 0.113～5.644 gal/mir | ||||
| DN15 | OD20 | 16.5mm-23.0mm | 1/2" | 0.046～2.279 m/h |
| 0.760～37.984 l/min | ||||
| 0.201～10.034 gal/min | ||||
| DN20 | OD25 | 25.0mm-30.0mm | 3/4" | 0.103～5.128 m/h |
| 1.709～85.464 l/min | ||||
| 0.452～22.577 gal/min | ||||
| DN25 | OD32 | 32.0mm-35.0mm | 1" | 0.182～9.116 m³/h |
| 3.039～151.935 l/min | ||||
| 0.803～40.137 gal/min | ||||
| DN32 | OD40 | 38.0mm-45.0mm | 1-1/4" | 0.285～14.244 m³/h |
| 4.748～237.399 l/min | ||||
| 1.254～62.714 gal/min | ||||
| DN40 | OD50 | 48.0mm-54.0mm | 1-1/2" | 0.410～20.511 m³/h |
| 6.837～341.854 l/min | ||||
| 1.806～90.309 gal/min | ||||
| DN50 | OD63 | 58.0mm-64.0mm | 2" | 0.729～36.464 m³/h |
| 12.155～607.741 l/min | ||||
| 3.211～160549 gal/mir | ||||
| DN65 | OD75 | 72.0mm-78.0mm | 2-1/2" | 1.140～56.976 m³/h |
| 18.992～949.595 I/min | ||||
| 5.017～250.857 gal/mir | ||||
| DN80 | OD90 | 80.0mm-92.0mm | 3" | 1.641～82.045 m/h |
| 27.348～1367.417 l/min | ||||
| 7.225～361.234 gal/mir | ||||
| DN100 | OD110 | 108.0mm-116.0mm | 4" | 2.917～145.858 m³/h |
| 48.619～2430.963 I/min | ||||
| 12.844～642.194 gal/min | ||||
| DN125 | OD140 | 132.0mm-142.0mm | 5" | 4.558～227.903 m³/h |
| 75.968～3798.380 l/min | ||||
| 20.069～1003429 gal/min | ||||
| DN200 | OD220 | 218.0mm-228.0mm | 8" | 11.669～583.431 m³/h |
| 194.477～9723.852 I/min | ||||
| 51.376～2568.778 gal/min |
