제품 상세정보
원래 장소: 심천
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST502
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 근무일
지불 조건: t/t
파이프 크기: |
DN25-DN5000 |
파이프 재료: |
PVC, 탄소강, 스테인레스 스틸 ... |
액체: |
물, 바닷물, 기름, 알코올 ... |
속도 범위: |
0~±40ft/s (0~±12m/s) |
트랜스 듀서의 유형: |
클램프 켜기 |
작동 온도: |
클램프온 변환기 : -40F ~ +248F (-40C ~ +120C) |
반복성: |
0.15% |
표시하다: |
20*2, 영숫자, 백라이트 LCD |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
송신기 인클로저: |
IP65, 다이 캐스트 알루미늄 가공 인클로저, CNC 가공 |
파이프 크기: |
DN25-DN5000 |
파이프 재료: |
PVC, 탄소강, 스테인레스 스틸 ... |
액체: |
물, 바닷물, 기름, 알코올 ... |
속도 범위: |
0~±40ft/s (0~±12m/s) |
트랜스 듀서의 유형: |
클램프 켜기 |
작동 온도: |
클램프온 변환기 : -40F ~ +248F (-40C ~ +120C) |
반복성: |
0.15% |
표시하다: |
20*2, 영숫자, 백라이트 LCD |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
송신기 인클로저: |
IP65, 다이 캐스트 알루미늄 가공 인클로저, CNC 가공 |

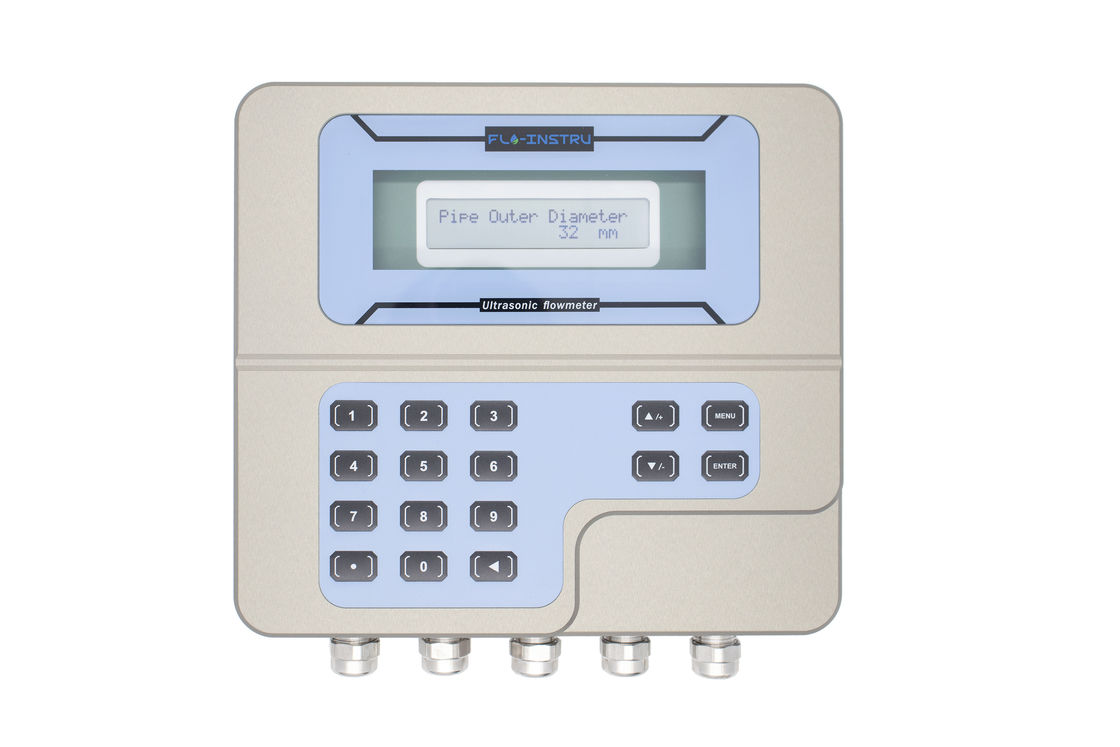

ST502 클립온 초음파 유량계
유량을 측정하기 위해 통과 시간 방식을 사용하는 초음파 유량계.
소개
ST502 초음파 유량계는 가장 신뢰할 수 있는 디지털 신호 처리 기술을 사용하여 광범위한 액체 및 파이프 크기에 대해 높은 정확도와 신뢰도로 유량 측정을 전송합니다. 뛰어난 성능의 변환기를 더 높은 산업 수준의 재료와 결합하여 Flo-Instruments는 걱정 없이 오랫동안 작동할 수 있습니다.
명확한 메뉴 디스플레이 선택으로 기기 사용이 매우 편리합니다. 클램프온 변환기는 광범위한 응용 분야에서 장치를 더욱 유연하게 만듭니다.
ST502 초음파 유량계는 높은 측정 정확도를 가진 통과 시간 기술을 기반으로 합니다. ST502는 클램프온 변환기를 사용하여 파이프 외부에 클램핑하여 유량 데이터를 간단하게 수집할 수 있으며, 액체와 접촉하지 않아 액체 오염, 압력 감소, 누출 등을 유발하지 않습니다.
장점
ST502는 알루미늄 합금 재질로 제작되고 CNC 가공 방식을 실현한 최신 하이엔드 제품입니다. 업계 최고의 완전 밀폐형 철 흡수 측면 개방 기술을 채택하여 나사 고정 없이 나사 조이는 번거로운 단계를 줄였습니다. 이러한 편리한 디자인은 진정으로 "1초 개방"을 실현합니다.
원리
TVT(통과 시간 와류) 기술은 초음파 유량 측정에 대한 최첨단 접근 방식을 나타내며, 통과 시간 초음파의 원리와 와류 발생 현상을 활용하는 기능을 결합하여 초음파 유량계에서 타의 추종을 불허하는 정확성과 다용성을 제공합니다. 이 혁신적인 통합 기술은 초음파 유량계의 정확성, 다용성 및 성능을 향상시켜 다양한 산업 분야의 광범위한 응용 분야에 적합하며, 다양한 유량 조건에서 정확한 유량 측정이 필요한 산업에 귀중한 솔루션입니다.
TVT 기술은 유체 흐름 조건이 층류와 난류 사이에서 변동하는 응용 분야에서 뛰어납니다. 와류 발생 데이터의 통합은 까다로운 유량 환경에서 정확도를 향상시킵니다.
TVT 기술은 다양한 점도와 밀도를 가진 액체를 포함하여 광범위한 유체 유형에 적합하고 다용도로 사용됩니다.
Flo-Instruments ST502 초음파 유량계는 경제적인 가격으로 액체의 정확하고 반복 가능한 유량 측정을 제공합니다. 강력한 금속 케이스로 제작되었습니다. 뛰어난 성능의 변환기를 높은 산업 등급 재료와 결합하여 직경 1''(25mm)에서 최대 200''(5000mm)까지의 파이프 크기에 이상적입니다. 설치가 용이한 IP68 센서는 파이프를 절단할 필요가 없으므로 설치 및 인건비를 절감합니다. 간단한 인터페이스로 작동이 매우 편리합니다.
사양
|
성능 사양 |
||
| 속도 범위 | 0 ~ ±40ft/s (0 ~ ±12m/s) | |
| 정확도 | 측정값의 ±0.5% ( ±1.5ft/s~±40ft/s) | |
| 반복성 | 측정값의 0.15% | |
| 파이프 크기 | 1" ~ 200" (25mm ~ 5000mm) | |
| 기능 사양 | ||
| 출력 |
아날로그 출력: 4~20mA, 최대 750Ω. 펄스 출력: 0~9999Hz, OCT 출력, (조절 가능) 릴레이 출력: 최고 1Hz, (1A@125VAC 또는 2A@30VDC) |
|
| 통신 | RS485 통신 인터페이스, Modbus 프로토콜 지원 | |
| SD 카드 | 최대 기록: 2GB, 1000일 이상 작동 (샘플링 빈도 5초)저장 시간 간격: 1~86400s | |
| 전원 공급 장치 | 24V DC | |
| 키패드 | 16개의 가벼운 촉각 키 | |
| 디스플레이 | 40자, 2행 (20×2) 격자 영숫자, 백라이트 LCD | |
| 온도 | 송신기: -40℉~140℉ (-40℃~60℃) 변환기: -40℉~248℉ (-40℃~120℃) 표준 |
|
| 습도 | 최대 99% RH, 비응축 | |
| 물리적 사양 | ||
| 송신기 | 다이캐스트 알루미늄, IP65, CNC 가공 | |
| 변환기 |
표준 케이블 길이: 10m 재질: 알루미늄 합금 + PEI |
|
| 무게 | 송신기: 1kg | |
