제품 상세정보
원래 장소: 중국 심천
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
모델 번호: TM602
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 근무일
지불 조건: t/t
흐름 범위: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
정확성: |
±2% 상당 |
반복성: |
0.40% |
(선택적인) 파이프 직경 범위: |
OD9.53~OD110 |
측정 매체: |
물, 바닷물, 기름 |
(선택적인) 파이프재: |
탄소강, 스테인리스 스틸, PVC |
의사소통: |
RS485 통신 인터페이스, Modbus 프로토콜 지원 |
전원 공급 장치: |
24V DC |
건반: |
4 키를 터치합니다 |
표시하다: |
내장 백라이트 OLED 128*64 DOT-MATRIX 디스플레이 |
흐름 범위: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
정확성: |
±2% 상당 |
반복성: |
0.40% |
(선택적인) 파이프 직경 범위: |
OD9.53~OD110 |
측정 매체: |
물, 바닷물, 기름 |
(선택적인) 파이프재: |
탄소강, 스테인리스 스틸, PVC |
의사소통: |
RS485 통신 인터페이스, Modbus 프로토콜 지원 |
전원 공급 장치: |
24V DC |
건반: |
4 키를 터치합니다 |
표시하다: |
내장 백라이트 OLED 128*64 DOT-MATRIX 디스플레이 |

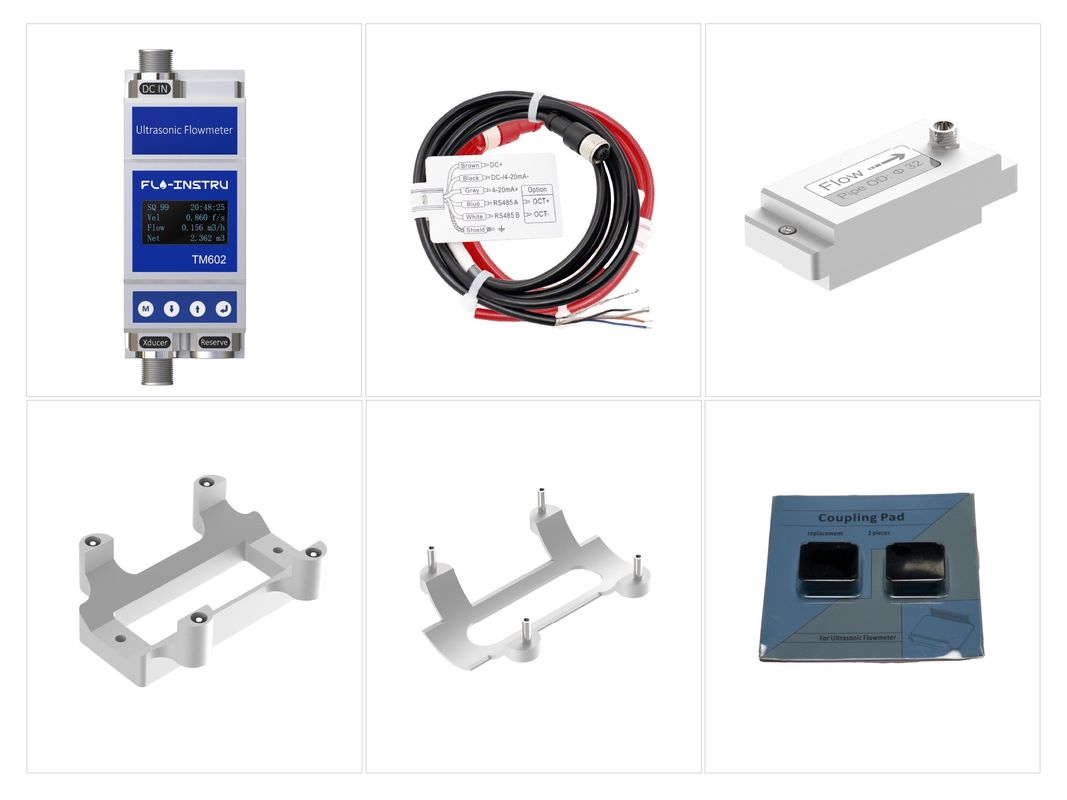

TM602 초음파 유량계
클램프온 방식의 간단한 초음파 유량계.
소개
TM602 초음파 유량계는 PVC, 탄소강, 스테인리스강과 같은 작은 파이프 크기를 위해 설계되었으며, HVAC 냉수 시스템, 건물 자동화 시스템, 농업 관개 시스템, 주거용 급수 시스템, 청소 시스템, 재순환 수산 양식 시스템 등에서 널리 사용될 수 있습니다. 설치가 매우 쉽고, 빠르면 30초 만에 설치할 수 있습니다. 컴팩트한 구조로 다양한 좁은 설치 환경에 적합합니다.
주요 특징
이 제품은 일체형 구조 설계로, 4개의 나사를 통해 쉽게 설치할 수 있으며, 외부에 특수 절연 처리가 되어 있습니다. 클램프온 방식은 현장 설치의 번거로움을 줄여줍니다. 파이프를 절단하거나 설치를 위해 흐름을 멈출 필요가 없으며 압력 손실도 없습니다. TM602는 RS485 및 4-20mA 출력을 지원합니다.
응용 분야
HVAC 시스템, 건물 자동화 시스템, 농업 관개 시스템, 주거용 급수 시스템, 청소 시스템, 재순환 수산 양식 시스템 등.
사양
| 성능 지표 | |
| 유량 범위 | ±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
| 정확도 | 값 ±2% |
| 반복성 | 0.40% |
|
파이프 직경 범위(선택 사항) |
OD9.53～OD110 |
| 측정 매체 | 물, 바닷물, 오일 |
| 파이프 재질(선택 사항) | 탄소강, 스테인리스강, PVC |
| 기능 지표 | |
| 통신 인터페이스 | RS485 통신 인터페이스, Modbus 프로토콜 지원 |
| 전원 공급 장치 | 24V DC |
| 키보드 | 4개의 터치 키 |
| 디스플레이 | 내장 백라이트 OLED 128*64 도트 매트릭스 디스플레이 |
| 온도 | 송신기 주변 온도: 14℉~122℉(-10℃~50℃) |
| 변환기 측정 매체: 32℉~230℉(0℃~110℃) | |
| 습도 | RH 0~95% RH, 비응축 |
| IP | IP54 |
| 작동 압력 | 1.6MPa |
| 물리적 특성 | |
| 송신기 | 올인원 |
| 센서 | 클램프온 |
| 케이블 | 표준 길이: 2m |
| 모델 | P파이프 재질 | 파이프 공칭 내경 |
(0.1~5m/s) |
(0.1~5m/s) |
유량 범위 (0.1~5m/s) |
| TM602 | 탄소강, 스테인리스강, 구리, 플라스틱 파이프 | DN6 | 0.003~0.142 | 0.047~2.374 | 0.013 ~ 0.627 |
| DN8 | 0.011 ~ 0.570 | 0.190~9.496 | 0.050 ~ 2.509 | ||
| DN10 | 0.026 ~ 1.282 | 0.427 ~ 21.366 | 0.113 ~ 5.644 | ||
| DN15 | 0.046 ~ 2.279 | 0.760 ~ 37.984 | 0.201 ~ 10.034 | ||
| DN20 | 0.103 ~ 5.128 | 1.709 ~ 85.464 | 0.452 ~ 22.577 | ||
| DN25 | 0.182 ~ 9.116 | 3.039 ~ 151.935 | 0.803 ~ 40.137 | ||
| DN32 | 0.285 ~ 14.244 | 4.748 ~ 237.399 | 1.254 ~ 62.714 | ||
| DN40 | 0.410 ~ 20.511 | 6.837 ~ 341.854 | 1.806 ~ 90.309 | ||
| DN50 | 0.729 ~ 36.464 | 12.155 ~ 607.741 | 3.211 ~ 160.549 | ||
| DN65 | 1.140 ~ 56.976 | 18.992 ~ 949.595 | 5.017 ~ 250.857 | ||
| DN80 | 1.641 ~ 82.045 | 27.348 ~ 1367.417 | 7.225 ~ 361.234 | ||
| DN100 | 2.917 ~ 145.858 | 48.619 ~ 2430.963 | 12.844 ~ 642.194 |
