제품 상세정보
원래 장소: 선전
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST501
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
파이프 크기: |
DN25-DN1200 |
액체: |
물, 바닷물, 기름, 알코올 ... |
파이프 재료: |
PVC, 탄소강, 스테인레스 스틸 ... |
속도 범위: |
0.03~±16ft/s(0.01~±5m/s) |
반복성: |
0.3% |
전원공급장치: |
24V DC |
변환기: |
작동 온도 : 32 temperature ~ +140 ℉ (0 ℃ ~ +60 ℃) |
표시하다: |
20*2, 영숫자, 백라이트 LCD |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
송신기 인클로저: |
IP65, 다이 캐스트 알루미늄 가공 인클로저, CNC 가공 |
선형성: |
1.0% |
의사소통: |
RS485 |
키패드: |
16 개의 가벼운 촉각 키 |
파이프 크기: |
DN25-DN1200 |
액체: |
물, 바닷물, 기름, 알코올 ... |
파이프 재료: |
PVC, 탄소강, 스테인레스 스틸 ... |
속도 범위: |
0.03~±16ft/s(0.01~±5m/s) |
반복성: |
0.3% |
전원공급장치: |
24V DC |
변환기: |
작동 온도 : 32 temperature ~ +140 ℉ (0 ℃ ~ +60 ℃) |
표시하다: |
20*2, 영숫자, 백라이트 LCD |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
송신기 인클로저: |
IP65, 다이 캐스트 알루미늄 가공 인클로저, CNC 가공 |
선형성: |
1.0% |
의사소통: |
RS485 |
키패드: |
16 개의 가벼운 촉각 키 |
ST501-PT100 초음파 에너지 측정기
클램프온형 초음파에너지미터흐름을 측정하기 위해 이동 시간 방법을 사용합니다.
소개
ST501 초음파 에너지 미터는 가장 신뢰할 수 있는 디지털 신호 처리 기술을 사용하여 높은 정확성과 신뢰성으로 광범위한 액체 및 파이프 크기에 대한 유량 측정을 전송합니다. 뛰어난 성능의 변환기와 더 높은 산업 수준의 재료가 결합된 Flo-Instruments는 걱정 없이 장시간 작업이 가능합니다.
명확한 메뉴 표시 선택으로 인해 기기를 매우 편리하게 사용할 수 있습니다. 클램프 온 변환기는 광범위한 응용 분야에서 장치의 유연성을 높여줍니다.
ST501 초음파 에너지 미터는 측정 정확도가 높은 Transit-Time 기술을 기반으로 합니다. ST501은 클램프 온 변환기를 사용하여 파이프 외부에 간단히 고정함으로써 유량 데이터를 수집할 수 있으며 유체와 접촉하지 않으며 액체 오염, 압력 감소, 누출 등을 유발하지 않습니다.
이익
원칙
TVT(Transit-Time Vortex) 기술은 초음파 유량 측정에 대한 최첨단 접근 방식을 나타내며, 통과 시간 초음파의 원리와 와류 발산 현상을 활용하는 기능을 결합하여 초음파 유량계에서 비교할 수 없는 정확성과 다양성을 제공합니다. 이 혁신적인 통합 기술은 초음파 유량계의 정확성, 다양성 및 성능을 향상시켜 다양한 산업 분야의 광범위한 응용 분야에 적합하게 만들고 다양한 유량 조건에서 정밀한 유량 측정이 필요한 산업에 귀중한 솔루션입니다.
장치에는 파이프 외부(클램프 온)에 설치되거나 인라인으로 삽입된 한 쌍(또는 그 이상)의 초음파 변환기가 있습니다. 한 변환기는 흐름과 함께 초음파 펄스를 하류로 보내는 반면, 다른 변환기는 흐름에 반대되는 상류로 초음파 펄스를 보냅니다. 유체의 움직임은 초음파의 전달 시간에 영향을 주기 때문에 두 신호 간의 시간 차이는 유속과 정비례합니다.
명세서
| 성능사양 | |
| 속도 범위 | 0.03 ~ ±16ft/s (0.01 ~ ±5m/s) |
| 정확성 | ±1.0% |
| 파이프 크기 | 1''~48'' (25mm~1200mm) |
| 반복성 | 측정값의 0.3% |
| 선형성 | ±1.0% |
| 체액 | 물, 바닷물, 기름, 알코올... |
| 파이프 재질 | PVC, 스테인레스 스틸, 탄소강, 구리... |
| 기능 사양 | |
| 통신 및 출력 | 통신: ModBus RS485 |
| 아날로그 출력: 4~20mA, 최대 부하 750Ω. | |
| 펄스 출력: 0~9999Hz, OCT(최소 및 최대 주파수 조정 가능) | |
| 릴레이 출력: 최대 1Hz(1A@125V AC 또는 2A@30V DC) | |
| 흐름 단위 | 입방미터(m³), 리터(l), 미국 갤런(gal). 공장 기본 단위는 m3/h입니다. |
| 시간 단위 | /일/시간, /분, /초. |
| 전원공급장치 | 최대 24V DC/1A@ |
| 키패드 | 촉각 동작이 가능한 키 16개(4×4) |
| 표시하다 | 20×2 격자 영숫자, 백라이트 LCD. |
| 온도 | 송신기: 32°C~140°F(0°C~60°C) |
| 변환기: -40°F~176°F(-40°C~80°C) | |
| PT100 온도. 센서: 32°F~257°F(0℃~125℃) | |
| 습기 | 최대 99% RH, 비응축 |
| 물리적 사양 | |
| 송신기 | 알루미늄 합금, IP65. |
| 변환기 | 캡슐형 디자인, IP68. |
| 변환기 케이블 | 표준 케이블 길이: 10m(33피트). |
| 무게 |
송신기: 약 0.7kg; 변환기: 약 0.4kg |
제품 차원
| 송신기 |
|
| 변환기 |
|
| 온도 변환기 |
|
제품 디스플레이
|
통신 및 출력 기능
|
ST501 고정형 초음파 유량계에는 다양한 산업 제어 시스템에 원활하게 통합될 수 있도록 다양한 통신 및 출력 옵션이 장착되어 있습니다. 이러한 출력을 통해 실시간 데이터 수집, 원격 모니터링 및 흐름 관련 프로세스 제어가 가능합니다.
|
출력 기능 요약
| 출력 유형 | 기능 | 적용 사례 |
| RS485(모드버스) | 디지털 커뮤니케이션 | 원격 모니터링, SCADA, 시스템 통합 |
| 4-20mA | 아날로그 출력 | PLC 입력, 프로세스 피드백, DCS 시스템 |
| 10월 펄스 | 유량 적산 출력 | 배치 컨트롤러, 에너지 미터, 유량 로거 |
| 계전기 | 경보/제어 출력 | 경보 트리거제어 밸브/펌프, 유량 안전 보호 |
배선도
|

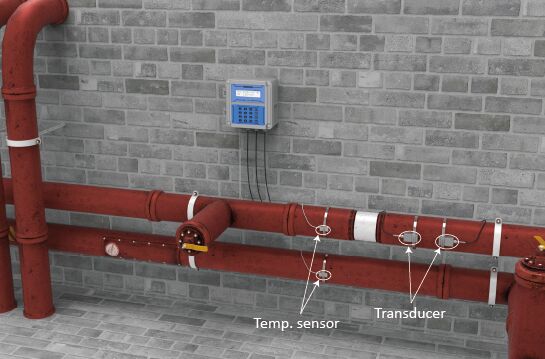

설치 방법
| V 방법은 표준 방법으로 간주됩니다. 일반적으로 보다 정확한 판독값을 제공하며 대략 25mm ~ 400mm(1~16") 범위의 파이프 직경에 사용됩니다. 또한 사용하기 편리하지만 여전히 변환기의 적절한 설치, 파이프 중심선의 파이프 접촉 및 중심선 양쪽의 동일한 간격이 필요합니다. | |
| Z 방식 설치로 전송된 신호는 V 방식으로 전송된 신호보다 감쇠가 적습니다. 이는 Z 방법이 액체를 단 한 번만 통과하는 직접 전송(반사 대신) 신호를 활용하기 때문입니다. Z 방법은 100mm ~ 3000mm(4”~120”) 범위의 파이프 직경을 측정할 수 있습니다. |
|
| N 방법을 사용하면 음파가 유체를 두 번 통과하고 파이프 벽에서 세 번 반사됩니다. 작은 파이프 직경 측정에 적합합니다. N 방식으로 통과 거리를 연장하면 측정 정확도를 높일 수 있습니다. (드물게 사용됨). |
|
| N 방법과 마찬가지로 W 방법으로도 통과 거리를 연장하여 측정 정확도를 향상시킬 수 있습니다. 음파는 유체를 네 번 통과하고 파이프 벽에서 네 번 튕겨 나옵니다. 매우 작은 파이프(직경 50mm,2" 미만)에 적합합니다. | |
