제품 상세정보
원래 장소: 심천, 중국
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST501
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
파이프 재료: |
PVC, 탄소강, 스테인레스 스틸, 구리 등 |
변환기 케이블: |
표준 케이블 길이 : 33ft (10m) |
통신 인터페이스: |
RS485 |
전원공급장치: |
24V DC/1A |
키패드: |
촉각 동작이 있는 16(4×4) 키 |
정확성: |
±1.0% |
파이프 재료: |
PVC, 탄소강, 스테인레스 스틸, 구리 등 |
변환기 케이블: |
표준 케이블 길이 : 33ft (10m) |
통신 인터페이스: |
RS485 |
전원공급장치: |
24V DC/1A |
키패드: |
촉각 동작이 있는 16(4×4) 키 |
정확성: |
±1.0% |

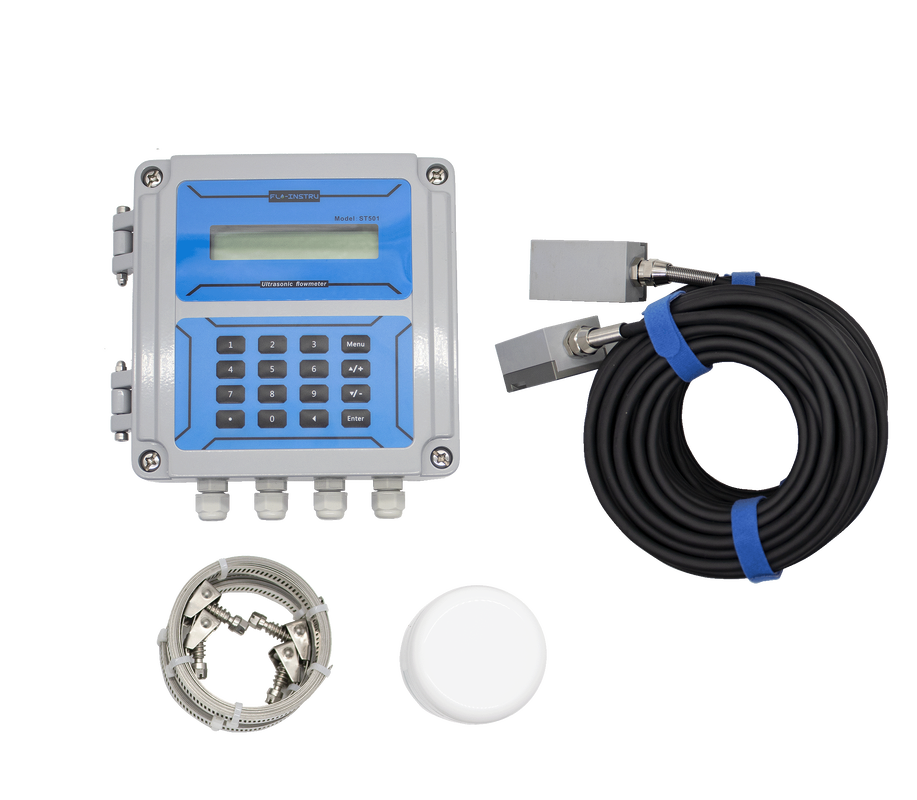

ST501 고정식 초음파 유량계는 관리 시스템에 통합되어 산업용 정수 및 폐수 관리 애플리케이션을 위한 원격 측정 서비스를 제공합니다.
ST501 초음파 유량계는 신뢰할 수 있는 디지털 신호 처리 기술을 사용하여 높은 정확도와 신뢰성으로 다양한 액체 및 파이프 크기에 대한 유량 측정을 전송합니다. 뛰어난 성능의 변환기와 산업 등급 재료가 결합된 Flo-Instruments는 유지 관리에 대한 걱정 없이 장기간 작동을 보장합니다.
TVT(Time-of-Flight) 초음파 유량계라고도 알려진 이동 시간 초음파 유량계는 깨끗한 액체 응용 분야에 널리 사용되는 비침해적 유량 측정 기술입니다. 이는 흐름 방향과 반대 방향으로 전송되는 초음파 신호 간의 시간차를 측정하는 원리로 작동합니다.
우측 하단에 위치한 커버를 열어 DC 전원 단자를 연결하세요. 연결하려면 배선 다이어그램을 따르십시오. RTD 입력(에너지 모델에만 해당), RS485, 4-20mA, 변환기(업스트림 변환기, 다운스트림 변환기), 릴레이 출력, OCT 출력.
이중 차폐 변환기 케이블의 경우: 파란색 와이어에 "+", 흰색 와이어에 "-", 쉴드에 "쉴드"가 있습니다.
ST501 고정형 초음파 유량계에는 다양한 산업 제어 시스템에 원활하게 통합될 수 있도록 다양한 통신 및 출력 옵션이 장착되어 있습니다. 이러한 출력을 통해 실시간 데이터 수집, 원격 모니터링 및 흐름 관련 프로세스 제어가 가능합니다.
| 출력 유형 | 기능 | 적용 사례 |
|---|---|---|
| RS485(모드버스) | 디지털 커뮤니케이션 | 원격 모니터링, SCADA, 시스템 통합 |
| 4-20mA | 아날로그 출력 | PLC 입력, 프로세스 피드백, DCS 시스템 |
| 10월 펄스 | 유량 적산 출력 | 배치 컨트롤러, 에너지 미터, 유량 로거 |
| 계전기 | 경보/제어 출력 | 트리거 알람, 제어 밸브/펌프, 흐름 안전 보호 |
| 속도 범위 | 0 ~ ±16ft/s (0 ~ ±5m/s) |
| 정확성 | ±1.0% |
| 파이프 크기 | 클램프온: 1''~48''(25mm~1200mm) |
| 체액 | 바닷물, 등유, 휘발유, 기름, 알코올 등 |
| 파이프 재질 | PVC, 탄소강, 스테인레스 스틸 등 |
| 선택적 출력 | 10월 펄스 출력: 0~5000Hz 아날로그 출력: 4~20mA, 최대 부하 750Ω |
| 통신 인터페이스 | RS485 |
| 전원공급장치 | 24V DC/1A |
| 키패드 | 촉각 동작이 가능한 키 16개(4*4) |
| 표시하다 | 20*2 격자 영숫자, 백라이트 LCD |
| 온도 | 송신기: 32°C~140°F(0°C~60°C) 변환기: 32°F~140°F(0°C~60°C) |
| 습기 | 최대 99% RH, 비응축 |
| 송신기 | 알루미늄 합금, IP65 |
| 변환기 | 캡슐형 설계, IP68 |
| 변환기 케이블 | 표준 케이블 길이: 10m(33피트) |
| 무게 | 송신기: 약 0.7kg; 변환기: 약 0.4kg |
