제품 상세정보
원래 장소: 선전
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST502
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
반복성: |
0.15% |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
전원공급장치: |
24V DC |
변환기 온도: |
-40°F ~ +176°F(-40°C~+80°C) |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
파이프 크기: |
DN25-DN5000 |
반복성: |
0.15% |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
전원공급장치: |
24V DC |
변환기 온도: |
-40°F ~ +176°F(-40°C~+80°C) |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
파이프 크기: |
DN25-DN5000 |
ST502 삽입형 초음파 흐름 미터는 ±0을 달성하기 위해 첨단 디지털 신호 처리 기술을 사용합니다.다양한 파이프 크기와 깨끗한 액체 용도로 5% 높은 정확도의 흐름 측정산업용 수준의 견고한 삽입 프로브로 설계된 ST502는 스트림 스트림 내에서 직접 강력한 초음파 결합을 제공하여 우수한 신호 강도, 장기 안정성,그리고 신뢰성 있는 성능.
명확하고 직관적인 사용자 인터페이스와 메뉴 시스템은 쉽게 구성 및 작동 할 수 있습니다.삽입 디자인은 파이프 내부에 직접 초음파 변환기를 위치, 더 강한 신호 침투와 향상된 안정성을 가능하게합니다. 특히 큰 지름의 파이프 라인, 복잡한 프로세스 조건에 유용합니다.또는 매우 신뢰성 있고 반복 가능한 측정이 필요한 응용 프로그램.
다재다능성을 위해 설계된 ST502는 물 분배 시스템, 냉각 루크, 산업 공정 액체, 에너지 모니터링 및 HVAC 애플리케이션에 이상적입니다.안정적인 성능, 그리고 내구성 높은 건축은 장기적인 흐름 모니터링과 중요한 측정 작업에 신뢰할 수있는 솔루션으로 만듭니다.
ST502는 CNC 가공 방법을 사용하여 알루미늄 합금 재료로 만들어진 완전히 새로운 고급 제품입니다.그것은 모든 나사 잠금없이 산업 선도적인 완전 밀폐 철 흡수 측면 개방 기술을 채택이 편리한 디자인은 실제로 "한초 열기"를 실현합니다.
트랜지트 시간 (TVT) 초음파 흐름 미터는 깨끗한 액체에 널리 사용되는 매우 신뢰할 수있는 흐름 측정 기술입니다.삽입형 미터는 초음파 변환기를 파이프 벽에 직접 배치하여 유체와 접촉합니다.이것은 강한 초음파 전송, 우수한 신호 품질, 특히 큰 또는 두꺼운 벽 파이프에서 안정적인 장기 성능을 보장합니다.
삽입형 TVT 흐름계에서는 두 개의 초음파 변환기가 파이프 벽에 삽입됩니다. 하나의 변환기는 유체의 방향과 함께 강류 (T_down) 로 펄스를 전송합니다.다른 하나는 전류 (T_up) 를 전류에 반해서 전송합니다.흐르는 액체가 하류 신호를 가속시키고 상류 신호를 느리게 하기 때문에 시간차 (Δt=T_up - T_down) 는 흐름 속도에 비례한다.
| 매개 변수 | 사양 |
|---|---|
| 속도 범위 | 00.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| 정확성 | ±0.5% |
| 파이프 크기 | 1"~200" (25mm~5000mm) |
| 반복 가능성 | 0측정 값의 15% |
| 선형성 | ±1.0% |
| 액체 | 물, 바닷물, 기름, 알코올... |
| 파이프 재료 | PVC, 스테인리스 스틸, 탄소 스틸, 구리... |
| 특징 | 사양 |
|---|---|
| 커뮤니케이션 & 출력 | 통신: ModBus RS485 아날로그 출력: 4~20mA, 최대 부하 750Ω 펄스 출력: 0~9999Hz, OCT (최소 및 최대 주파수 조절) 릴레이 출력: 최대 1Hz (1A@125V AC 또는 2A@30V DC) |
| 흐름 단위 | 큐브 미터 (m3), 리터 (l), 미국 갤런 (gal). 공장 기본 단위는 m3/h입니다. |
| 시간 단위 | /일/시간, /분, /초 |
| SD 카드 | 최대 기록: 2GB, 1000일 이상 작동 저장 시간 간격: 1~86400s |
| 전원 공급 | 24V DC/1A 최대 |
| 키보드 | 터치 키 16개 |
| 표시 | 20*2 격자 알파노메리크, 뒷등화 LCD |
| 온도 | 송신기: -40°F~140°F (-40°C~60°C) 변환기: -40°F~176°F (-40°C~80°C) |
| 습도 | 99%까지 RH, 응고되지 않습니다. |
| 구성 요소 | 사양 |
|---|---|

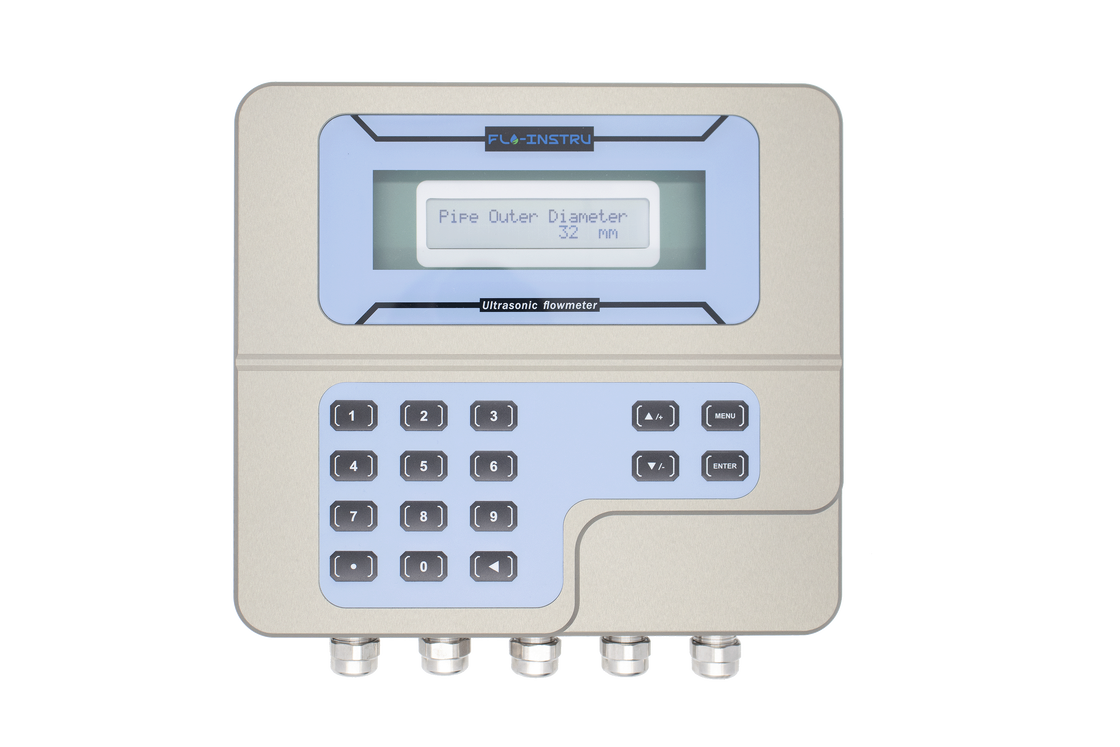

| 송신기 | 도형 알루미늄, IP65, CNC 기계 |
| 변압기 | 캡슐화 설계, 보호 등급 IP68 |
| 변속기 케이블 | 표준 케이블 길이: 33ft (10m) |
| 무게 | 송신기: 1kg |
ST502 고정 초음파 흐름 미터는 다양한 산업 제어 시스템에 원활한 통합을 보장하기 위해 여러 통신 및 출력 옵션으로 장착되었습니다.이 출력들은 실시간 데이터 수집을 가능하게 합니다., 원격 모니터링 및 흐름 관련 프로세스의 제어.
| 출력 유형 | 기능 | 응용 예제 |
|---|---|---|
| RS485 (모드버스) | 디지털 통신 | 원격 모니터링, SCADA, 시스템 통합 |
| 4~20mA | 아날로그 입력/출력 | PLC 입력, 프로세스 피드백, DCS 시스템 |
| OCT 펄스 | 흐름 집계 출력 | 팩 컨트롤러, 에너지 미터, 흐름 기록기 |
| 릴레이 | 경보/제어 출력 | 트리거 알람, 제어 밸브/펌프, 흐름 안전 보호 |
