제품 상세정보
원래 장소: 선전
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST502
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
반복성: |
0.15% |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
변환기 온도: |
-40°F ~ +140°F (-40°C~+60°C) |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
전원공급장치: |
24V DC |
파이프 크기: |
DN25-DN5000 |
반복성: |
0.15% |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
변환기 온도: |
-40°F ~ +140°F (-40°C~+60°C) |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
전원공급장치: |
24V DC |
파이프 크기: |
DN25-DN5000 |
수처리 및 흐름 모니터링 애플리케이션을 위해 높은 정확도와 신뢰성을 가진 흐름 측정을 위해 트랜시트 시간 방법을 사용하는 초음파 흐름 미터.

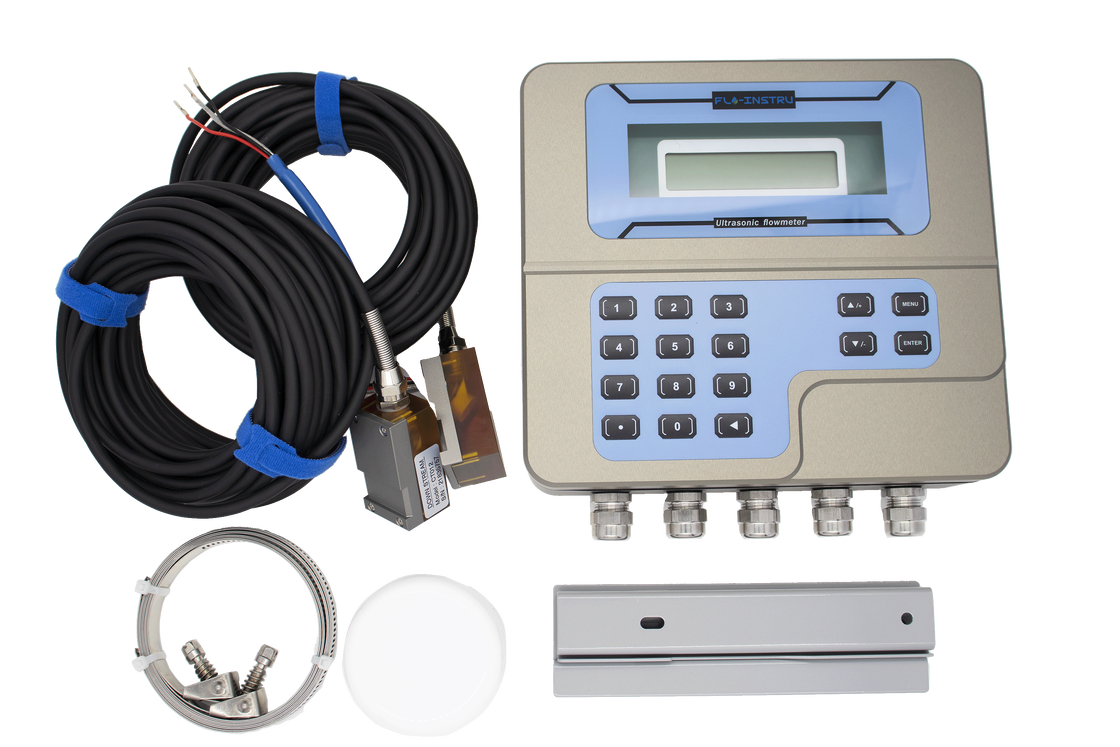

ST502 초음파 흐름 미터는 다양한 액체와 파이프 크기에 대한 정확한 흐름 측정을 제공하기 위해 첨단 디지털 신호 처리 기술을 사용합니다.고성능 변환기 및 산업용 재료로 설계, 이 도구는 장기적인 신뢰성 및 유지보수 없는 운영을 보장합니다.
직관적인 메뉴 디스플레이와 클램프 트랜스듀서로 ST502는 다양한 애플리케이션에서 뛰어난 유연성을 제공합니다.이 비침습적 흐름계 파이프의 외부에 클램핑으로 데이터를 수집, 액체와의 접촉을 제거하고 오염, 압력 손실 또는 누출을 방지합니다.
ST502는 최고 품질의 알루미늄 합금 구조를 갖추고 CNC 처리 및 업계 최고의 밀폐 철 흡수 측면 개방 기술을 갖추고 있습니다.스크루를 제거하고 "한초 열기"의 편의성을 가능하게 합니다..
TVT 기술은 초음파 흐름 측정에 최첨단 접근 방식을 나타냅니다. 트랜시트 타임 초음파를 소용돌이 분출 현상 검출과 결합합니다.이 혁신적인 통합은 정확성을 향상, 다재다능성 및 성능으로 다양한 흐름 조건에서 정확한 측정이 필요한 응용 프로그램에 이상적입니다.
장치는 파이프 외부에 설치 된 초음파 변환기 (클램프-온) 또는 직선으로 삽입 된 초음파 변환기를 사용합니다. 한 변환기는 흐름과 함께 초음파 펄스를 전송합니다.다른 하나는 흐름을 반대하여 상류를 보내며신호 사이의 시간차는 흐름 속도에 직비례합니다.
| 성능 사양 | |
|---|---|
| 속도 범위 | 00.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| 정확성 | ±0.5% |
| 파이프 크기 | 1"~200" (25mm~5000mm) |
| 반복 가능성 | 0측정 값의 15% |
| 선형성 | ±1.0% |
| 유체 호환성 | 물, 바다 물, 기름, 알코올 등 |
| 파이프 재료 호환성 | PVC, 스테인리스 스틸, 탄소 스틸, 구리 등 |
| 기능 사양 | |
|---|---|
| 커뮤니케이션 & 출력 | 모드버스 RS485, 4~20mA 아날로그 출력 (최대 부하 750Ω), 0~9999Hz 펄스 출력 (OCT), 릴레이 출력 (최대 1Hz) |
| 흐름 단위 | 큐브 미터 (m3), 리터 (l), 미국 갤런 (gal) - 공장 기본: m3/h |
| 시간 단위 | /일/시간, /분, /초 |
| SD 카드 저장 장치 | 최대 2GB 용량, 1000일 이상 작동, 저장 간격: 1~86400s |
| 전원 공급 | 24V DC/1A 최대 |
| 키보드 | 터치 키 16개 |
| 표시 | 20x2 격자 알파노메리크, 백라이트 LCD |
| 온도 범위 | 송신기: -40°F~140°F (-40°C~60°C) 변환기: -40°F~248°F (-40°C~120°C) |
| 습도 | 99%까지 RH, 응고되지 않습니다. |
| 물리적 사양 | |
|---|---|
| 송신기 | 도형 알루미늄, IP65, CNC 기계 |
| 변압기 | 캡슐화 설계, 보호 등급 IP68 |
| 변압기 케이블 | 표준 길이: 33ft (10m) |
| 무게 | 송신기: 1kg |
ST502 고정 초음파 흐름 미터는 산업 제어 시스템에 원활한 통합을 위해 여러 통신 및 출력 옵션을 제공합니다. 실시간 데이터 획득, 원격 모니터링을 가능하게합니다.,그리고 흐름 프로세스 제어.
| 출력 유형 | 기능 | 응용 예제 |
|---|---|---|
| RS485 (모드버스) | 디지털 통신 | 원격 모니터링, SCADA, 시스템 통합 |
| 4~20mA | 아날로그 입력/출력 | PLC 입력, 프로세스 피드백, DCS 시스템 |
| OCT 펄스 | 흐름 집계 출력 | 팩 컨트롤러, 에너지 미터, 흐름 기록기 |
| 릴레이 | 경보/제어 출력 | 트리거 알람, 제어 밸브/펌프, 흐름 안전 보호 |
표준 방법으로 간주되며, 25mm에서 400mm (1"~16") 의 파이프 지름에 대한 정확한 판독을 제공합니다.양쪽에 같은 간격으로 파이프 중앙선에 적절한 변환기 설치를 요구.
직접 전송된 신호를 활용하여 V 방식보다 신호 약화율이 낮다. 100mm에서 3000mm (4"~120") 의 파이프 지름에 적합하다.
음파는 유체를 두 번 통과하고 파이프 벽에서 세 번 반사합니다. 통행 거리를 확장함으로써 측정 정확도를 향상시킵니다. 작은 파이프 지름 (일반적으로 사용되지 않습니다) 에 적합합니다.
음파는 유체를 4번 통과하고 파이프 벽에서 4번 반사한다. 향상된 정확성을 위해 통행 거리를 확장한다. 매우 작은 파이프에 적합하다.
