제품 상세정보
원래 장소: 중국 선전
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
모델 번호: TM605
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
정확성: |
± 2% |
전원공급장치: |
24V DC |
통신 인터페이스: |
RS485 통신 인터페이스, Modbus 프로토콜 지원 |
파이프 직경 범위: |
DN6~DN100 |
유량 범위: |
0.1m/s ~ ±5m/s(0.328ft/s ~ ±16ft/s) |
표시하다: |
OLED 320*240 도트 매트릭스 디스플레이 화면 |
정확성: |
± 2% |
전원공급장치: |
24V DC |
통신 인터페이스: |
RS485 통신 인터페이스, Modbus 프로토콜 지원 |
파이프 직경 범위: |
DN6~DN100 |
유량 범위: |
0.1m/s ~ ±5m/s(0.328ft/s ~ ±16ft/s) |
표시하다: |
OLED 320*240 도트 매트릭스 디스플레이 화면 |

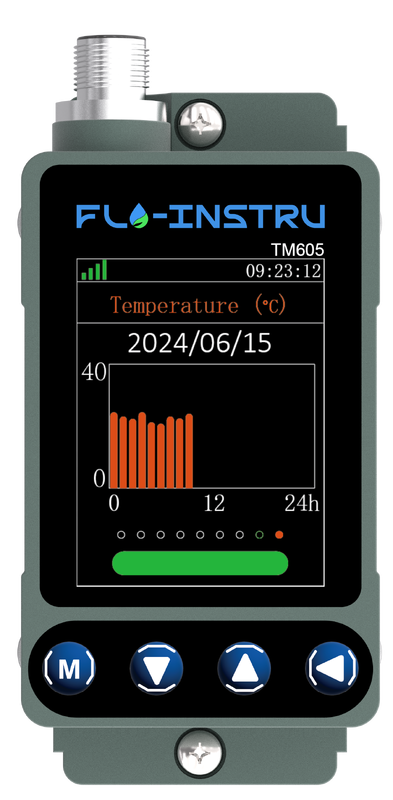

클램프에 붙여진 컴팩트형 초음파 흐름계
TM605는 소형 및 중형 파이프 직경에 특별히 설계된 통합 초음파 흐름 미터입니다. 설치 및 설치가 쉽습니다.TM605는 전송 시간 차이 방법의 초음파 원리를 이용, 센서를 통해 초음파 신호를 보내고 수신합니다. 초음파 신호가 흐르는 액체를 통해 전송되면,전류와 하류 측정 사이의 차이는 정확한 흐름과 속도 계산을 가능하게합니다..
| 속도율 | 0.328피트/초±16피트/초 (0.1m/초±5m/초) |
| 정확성 | ±2.0% |
| 파이프 크기 | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| 액체 | 일반 물, 바닷물, 냉각/온도 물, 알코올... |
| 파이프 재료 | PVC, 스테인리스 스틸, 탄소 스틸, 구리... |
| 전원 공급 | 24V DC, 최대 500mA |
| 의사소통 | MODBUS 프로토콜, RS485을 지원합니다. |
| 아날로그 출력 | 4~20mA, 최대 750Ω |
| 경보 출력 | 리레, OCT 상부 및 하부 경계 경보 기능 |
| 표시 | OLED 320*240 점 행렬 화면 |
| 키 패널 | 4개의 터치 버튼 |
| 흐름 단위 | 메트릭 단위 선택 지원, 큐브 미터 (m3), 리터 (l), 미국 갤런 (gal) |
| 시간 단위 | /시간, /분, 공장 기본 단위는 시간당 3m입니다 |
| 온도 | 환경: 32F+122F (0°C+50°C) 액체: 32F+122F (0°C+50°C) |
| 환경 습도 | RH 0 ∼ 95%, 응축이 없습니다. |
| 주택 재료 | 알루미늄 합금, CNC 가공 |
| 보호율 | IP54 |
| 케이블 길이 | 6.6ft (2m) 표준 |
| 직경 | DN | 인치 | 지름 범위 (mm) | 분 (m3/h) | 최대 (m3/h) | 분 (L/min) | 최대 (L/min) |
|---|---|---|---|---|---|---|---|
| Φ953 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ127 | DN8 | 1/4인치 | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | 1/2인치 | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4인치 | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1" | 28 ~ 36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1-1/2인치 | 44-52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2 1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4인치 | 100-115 | 2.8 | 141 | 47 | 2356 |
