제품 상세정보
원래 장소: 중국 선전
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
모델 번호: TM605
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
표시하다: |
OLED 320*240 도트 매트릭스 디스플레이 화면 |
파이프 직경 범위: |
DN6~DN100 |
통신 인터페이스: |
RS485 통신 인터페이스, Modbus 프로토콜 지원 |
전원공급장치: |
24V DC |
유량 범위: |
0.1m/s ~ ±5m/s(0.328ft/s ~ ±16ft/s) |
정확성: |
±2% 상당 |
표시하다: |
OLED 320*240 도트 매트릭스 디스플레이 화면 |
파이프 직경 범위: |
DN6~DN100 |
통신 인터페이스: |
RS485 통신 인터페이스, Modbus 프로토콜 지원 |
전원공급장치: |
24V DC |
유량 범위: |
0.1m/s ~ ±5m/s(0.328ft/s ~ ±16ft/s) |
정확성: |
±2% 상당 |
클램프-온 컴팩트형 초음파 흐름 미터 중저 간선 파이프 용도로 설계되었습니다. 설치가 쉽고 간단한 설정 절차가 있습니다.

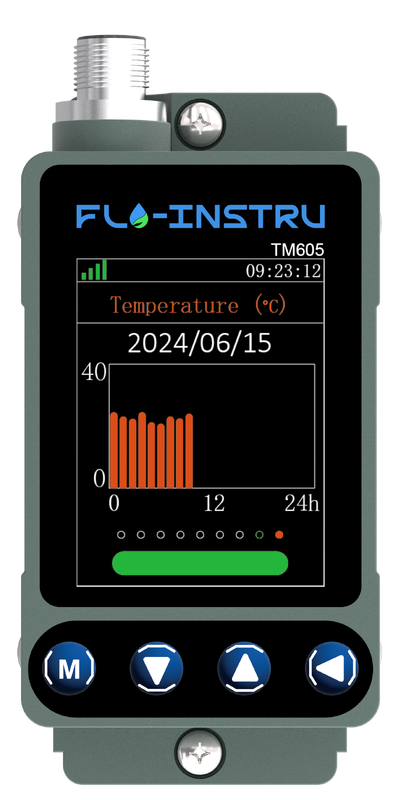

TM605는 중장소 파이프 지름에 특별히 설계된 통합 초음파 흐름계입니다. 그것은 이물 시간 차이 방법의 초음파 원리를 이용합니다.센서를 통해 초음파 신호를 전송 및 수신초음파 신호가 흐르는 액체를 통과 할 때, 상류와 하류 측정 사이의 차이는 높은 정확도로 흐름 속도와 속도를 계산하는 데 사용됩니다.
| 속도율 | 0.328피트/초±16피트/초 (0.1m/초±5m/초) |
| 정확성 | ±2.0% |
| 파이프 크기 | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| 액체 | 일반 물, 바닷물, 냉각/온도 물, 알코올 |
| 파이프 재료 | PVC, 스테인리스 스틸, 탄소 스틸, 구리 |
| 전원 공급 | 24V DC, 최대 500mA |
| 의사소통 | MODBUS 프로토콜, RS485을 지원합니다. |
| 아날로그 출력 | 4~20mA, 최대 750Ω |
| 경보 출력 | 리레, OCT 상부 및 하부 경계 경보 기능 |
| 표시 | OLED 320*240 점 행렬 화면 |
| 키 패널 | 4개의 터치 버튼 |
| 흐름 단위 | 메트릭 단위 선택 지원: 큐브 미터 (m3), 리터 (l), 미국 갤런 (gal) |
| 시간 단위 | /시간, /분 (공장의 기본값: 시간당 3m3) |
| 온도 | 환경: 32F+122F (0°C+50°C) 액체: 32F+122F (0°C+50°C) |
| 환경 습도 | RH 0 ∼ 95%, 응축이 없습니다. |
| 주택 재료 | 알루미늄 합금, CNC 가공 |
| 보호율 | IP54 |
| 케이블 길이 | 6.6ft (2m) 표준 |
| 직경 | DN | 인치 | 지름 범위 (mm) | 분 (m3/h) | 최대 (m3/h) | 분 (L/min) | 최대 (L/min) |
|---|---|---|---|---|---|---|---|
| Φ953 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ127 | DN8 | 1/4인치 | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | 1/2인치 | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4인치 | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1" | 28 ~ 36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1-1/2인치 | 44-52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2 1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4인치 | 100-115 | 2.8 | 141 | 47 | 2356 |
