                                                                                                                                                                                                                                                24V DC 전원 공급 장치 초음파 유량계, DN25-DN5000 파이프 크기 클램프온 유량계, 0.15% 반복성 ST502 유량계


산출:	4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력	파이프 크기:	DN25-DN5000
변환기 온도:	-40°F ~ +140°F (-40°C~+60°C)	전원공급장치:	24V DC
반복성:	0.15%	속도 범위:	0.03 ~±40ft/s (0.01~±12m/s)

산출:	4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력
파이프 크기:	DN25-DN5000
변환기 온도:	-40°F ~ +140°F (-40°C~+60°C)
전원공급장치:	24V DC
반복성:	0.15%
속도 범위:	0.03 ~±40ft/s (0.01~±12m/s)

ST502 오일용 흐름계 클램프

ST502 클램프 온 유량계 (오일용)

제품 개요

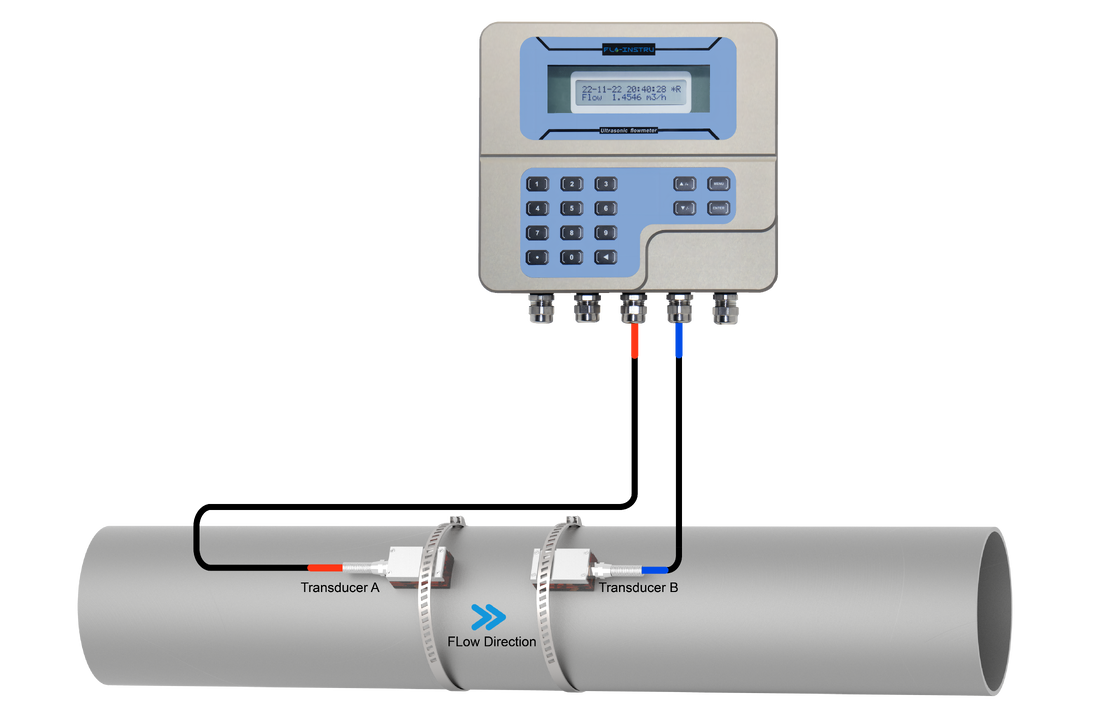

ST502 초음파 유량계는 산업 시스템에서 액체 흐름을 측정하기 위해 통과 시간(transit-time) 방식을 활용하며, 유체와 접촉하지 않는 클램프 온 트랜스듀서를 통해 높은 정확도의 유량 데이터를 제공합니다.

주요 특징

다양한 액체의 실제 유량 및 총 소비량 측정
CNC 가공 공정 및 마그네틱 오픈 커버 기술
까다로운 유동 조건에 대한 적응형 신호 처리 알고리즘
알람 기능 및 간편한 조작을 갖춘 선명한 LCD 디스플레이
통과 시간 초음파 기술을 이용한 양방향 유량 측정
이력 유량 데이터 분석을 위한 내장 2G SD 카드
빠른 설정을 위한 간단한 메뉴 시스템

측정 원리 - TVT 기술

TVT(Transit-Time Vortex) 기술은 통과 시간 초음파와 와류 방출 현상을 결합하여 초음파 유량 측정에서 탁월한 정확성과 다용성을 제공합니다.

이 장치는 파이프 외부에 설치된 초음파 트랜스듀서를 사용합니다. 한 트랜스듀서는 유량 방향으로 하류에 펄스를 보내고, 다른 트랜스듀서는 유량 반대 방향으로 상류에 펄스를 보냅니다. 신호 간의 시간 차이는 유속에 비례합니다.

성능 사양

매개변수	사양
유속 범위	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
정확도	±0.5%
파이프 크기	1"~200" (25mm~5000mm)
반복성	측정값의 0.15%
선형성	±1.0%
유체 호환성	물, 해수, 오일, 알코올...
파이프 재질	PVC, 스테인리스강, 탄소강, 구리...

기능 사양

기능	사양
통신	ModBus RS485
아날로그 출력	4~20mA, 최대 부하 750Ω
펄스 출력	0~9999Hz, OCT
릴레이 출력	최대 1Hz (1A@125V AC 또는 2A@30V DC)
전원 공급 장치	24V DC/1A 최대
온도 범위	-40°F~140°F (-40°C~60°C)
습도	최대 99% RH, 비응축성

제품 치수

트랜스미터

일반 트랜스듀서

고온 트랜스듀서

초고온 트랜스듀서

제품 디스플레이

통신 및 출력 기능

ST502는 산업 제어 시스템과의 원활한 통합을 위해 다양한 통신 및 출력 옵션을 제공하여 실시간 데이터 수집 및 원격 모니터링을 가능하게 합니다.

출력 기능 요약

출력 유형	기능	응용 예시
RS485 (Modbus)	디지털 통신	원격 모니터링, SCADA, 시스템 통합
4-20mA	아날로그 입출력	PLC 입력, 공정 피드백, DCS 시스템
OCT 펄스	유량 총계 출력	배치 컨트롤러, 에너지 미터, 유량 로거
릴레이	알람/제어 출력	알람 트리거, 밸브/펌프 제어, 유량 안전 보호

배선도

설치 방법

V 방식 25mm ~ 400mm (1"~16") 파이프 직경에 대한 정확한 판독값을 제공하는 표준 방식입니다. 파이프 중심선에 동일한 간격으로 트랜스듀서를 올바르게 설치해야 합니다.
Z 방식 감쇠가 적은 직접 전송 신호를 활용합니다. 100mm ~ 3000mm (4"~120") 파이프 직경에 적합합니다.
N 방식 음파가 유체를 두 번 통과하고 파이프 벽에 세 번 반사됩니다. 작은 파이프 직경에 적합하며, 통과 거리를 늘려 정확도를 향상시킵니다.
W 방식 음파가 유체를 네 번 통과하고 파이프 벽에 네 번 반사됩니다. 매우 작은 파이프 (직경 50mm, 2" 미만)에 적합합니다.
