제품 상세정보
원래 장소: 선전
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST502
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
전원공급장치: |
24V DC |
파이프 크기: |
DN25-DN5000 |
변환기 온도: |
-40°F ~ +140°F (-40°C~+60°C) |
반복성: |
0.15% |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
전원공급장치: |
24V DC |
파이프 크기: |
DN25-DN5000 |
변환기 온도: |
-40°F ~ +140°F (-40°C~+60°C) |
반복성: |
0.15% |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |

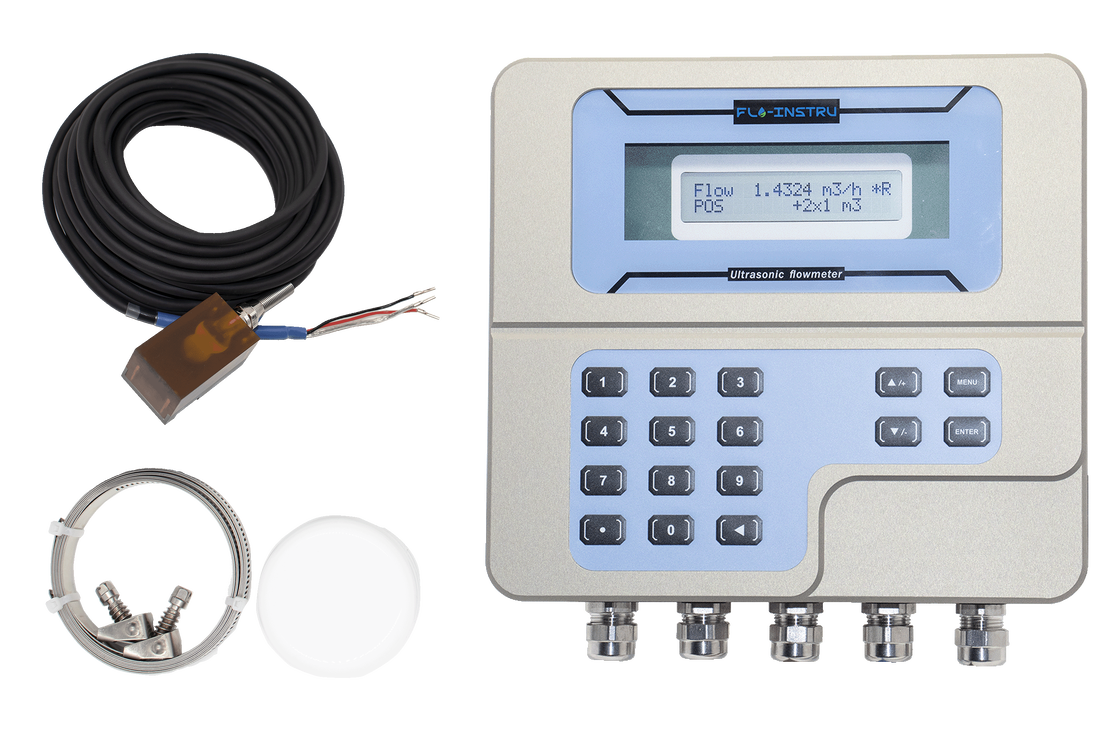

ST502 초음파 흐름 측정기는 산업 시스템에서 액체의 흐름을 측정하기 위해 트랜시트 타임 방법을 사용하여 액체와 접촉하지 않는 클램프-온 변환기를 통해 고정도의 흐름 데이터를 제공합니다.
TVT (Transit-Time Vortex) 기술은 트랜시트 타임 초음파와 소용돌이 분출 현상을 결합하여 초음파 흐름 측정에서 비교할 수 없는 정확성과 다재다능성을 제공합니다.
이 장치 는 파이프 외면 에 설치 된 초음파 변환기 를 사용 한다. 한 변환기 는 흐름 과 함께 강 하류 에 펄스를 보내며, 다른 변 변환기 는 흐름 과 반대 로 강 하류 에 펄스를 보낸다.신호 사이의 시간 차이는 흐름 속도에 비례합니다..
| 속도 범위 | 00.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| 정확성 | ±0.5% |
| 파이프 크기 | 1"~200" (25mm~5000mm) |
| 반복 가능성 | 0측정 값의 15% |
| 선형성 | ±1.0% |
| 유체 호환성 | 물, 바닷물, 기름, 알코올... |
| 파이프 재료 | PVC, 스테인리스 스틸, 탄소 스틸, 구리... |
| 의사소통 | 모드버스 RS485 |
| 아날로그 출력 | 4~20mA, 최대 부하 750Ω |
| 펄스 출력 | 0~9999Hz, OCT |
| 릴레이 출력 | 최대 1Hz (1A@125V AC 또는 2A@30V DC) |
| 전원 공급 | 24V DC/1A 최대 |
| 온도 범위 | -40°F~140°F (-40°C~60°C) |
| 습도 | 99%까지 RH, 응고되지 않습니다. |
송신기
정상 변환기
고온 변환기
초고온 변환기
ST502는 산업 제어 시스템에 원활한 통합을 위해 여러 통신 및 출력 옵션을 제공하며 실시간 데이터 획득 및 원격 모니터링을 가능하게합니다.
| 출력 유형 | 기능 | 응용 예제 |
|---|---|---|
| RS485 (모드버스) | 디지털 통신 | 원격 모니터링, SCADA, 시스템 통합 |
| 4~20mA | 아날로그 입력/출력 | PLC 입력, 프로세스 피드백, DCS 시스템 |
| OCT 펄스 | 흐름 집계 출력 | 팩 컨트롤러, 에너지 미터, 흐름 기록기 |
| 릴레이 | 경보/제어 출력 | 트리거 알람, 제어 밸브/펌프, 흐름 안전 보호 |
파이프 지름 25mm ~ 400mm (1" ~ 16") 를 위해 정확한 판정을 제공하는 표준 방법. 파이프 중앙선에 동일한 간격으로 적절한 변환기를 설치해야합니다.
약화와 함께 직접 전송 신호를 활용합니다. 파이프 지름 100mm ~ 3000mm (4 "~ 120") 에 적합합니다.
음파는 유체를 두 번 통과하고 파이프 벽에서 세 번 반사합니다. 작은 파이프 지름에 적합하며, 전송 거리를 늘려 정확도를 향상시킵니다.
음파는 유체를 4번 통과하고 파이프 벽에서 4번 반사한다. 매우 작은 파이프 (50mm, 2"보다 작은 직경) 에 적합하다.
