제품 상세정보
원래 장소: 선전
브랜드 이름: Flo-Instru
인증: CE; ISO9001
모델 번호: ST502
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
전원공급장치: |
24V DC |
파이프 크기: |
DN25-DN5000 |
변환기 온도: |
-40°F ~ +140°F (-40°C~+60°C) |
반복성: |
0.15% |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
산출: |
4-20MA, OCT 펄스 출력, 릴레이 출력, RS-232 / RS-485, RTD 온도. 입력 |
전원공급장치: |
24V DC |
파이프 크기: |
DN25-DN5000 |
변환기 온도: |
-40°F ~ +140°F (-40°C~+60°C) |
반복성: |
0.15% |
속도 범위: |
0.03 ~±40ft/s (0.01~±12m/s) |
ST502 초음파 유량계는 트랜짓 타임 방식을 사용하여 산업 시스템의 액체 유량을 측정하며, 유체와 접촉하지 않는 클램프온 트랜스듀서를 통해 높은 정확도의 유량 데이터를 제공합니다.
TVT (Transit-Time Vortex) 기술은 트랜짓 타임 초음파와 와류 방출 현상을 결합하여 초음파 유량 측정에서 탁월한 정확도와 다용성을 제공합니다.

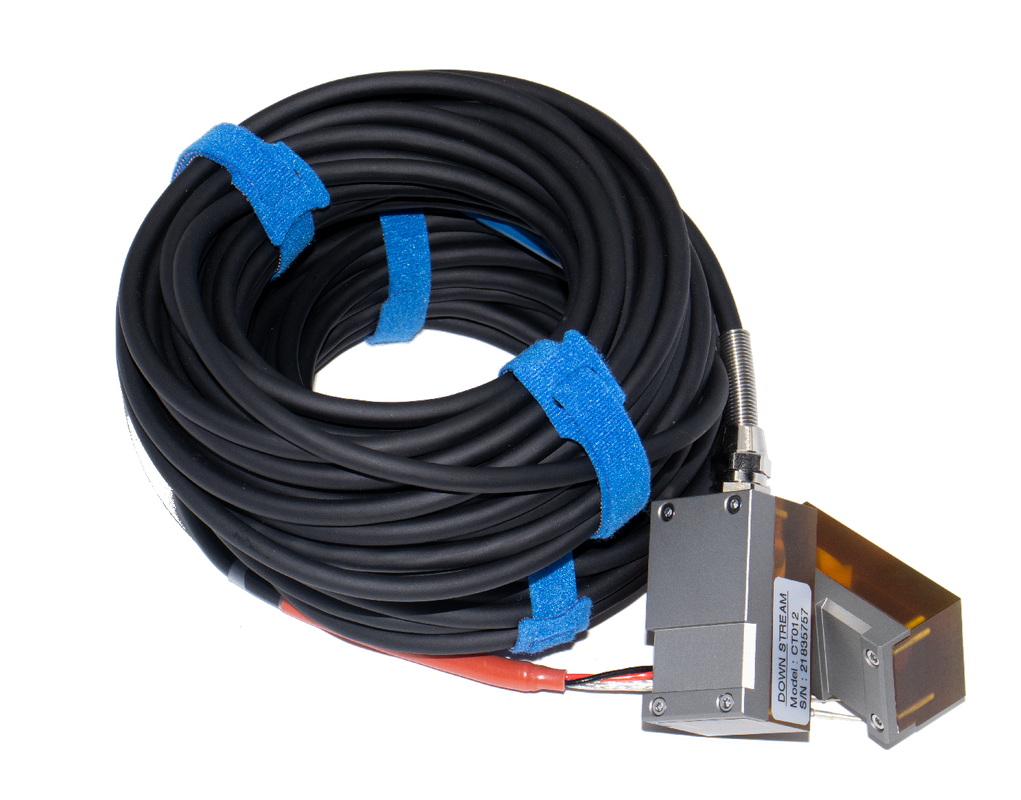

장치는 파이프 외부에 설치된 초음파 트랜스듀서를 사용합니다. 한 트랜스듀서는 유량 방향으로 다운스트림 펄스를 보내고, 다른 트랜스듀서는 유량 반대 방향으로 업스트림 펄스를 보냅니다. 신호 간의 시간 차이는 유속에 비례합니다.
| 매개변수 | 사양 |
|---|---|
| 속도 범위 | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| 정확도 | ±0.5% |
| 파이프 크기 | 1"~200" (25mm~5000mm) |
| 반복성 | 측정값의 0.15% |
| 선형성 | ±1.0% |
| 유체 호환성 | 물, 해수, 오일, 알코올... |
| 파이프 재질 | PVC, 스테인리스강, 탄소강, 구리... |
| 기능 | 사양 |
|---|---|
| 통신 | ModBus RS485 |
| 아날로그 출력 | 4~20mA, 최대 부하 750Ω |
| 펄스 출력 | 0~9999Hz, OCT |
| 릴레이 출력 | 최대 1Hz (1A@125V AC 또는 2A@30V DC) |
| 전원 공급 장치 | 24V DC/1A 최대 |
| 온도 범위 | -40°F~140°F (-40°C~60°C) |
| 습도 | 최대 99% RH, 비응축성 |
ST502는 산업 제어 시스템과의 원활한 통합을 위해 다양한 통신 및 출력 옵션을 제공하여 실시간 데이터 수집 및 원격 모니터링을 가능하게 합니다.
| 출력 유형 | 기능 | 응용 예시 |
|---|---|---|
| RS485 (Modbus) | 디지털 통신 | 원격 모니터링, SCADA, 시스템 통합 |
| 4-20mA | 아날로그 입출력 | PLC 입력, 공정 피드백, DCS 시스템 |
| OCT 펄스 | 유량 총계 출력 | 배치 컨트롤러, 에너지 미터, 유량 로거 |
| 릴레이 | 알람/제어 출력 | 알람 트리거, 밸브/펌프 제어, 유량 안전 보호 |
