제품 상세정보
원래 장소: 중국 선전
브랜드 이름: Flo-Instru
인증: ISO:9001, CE
모델 번호: FL101
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: 기존 포장
배달 시간: 3-5 영업일
지불 조건: 티/티
전원공급장치: |
24V DC |
통신 인터페이스: |
RS485, MODBUS RTU 프로토콜을 지원합니다 |
유량 범위: |
0.1m/s ~ 10m/s |
정확성: |
±1.0% |
파이프 직경 범위: |
OD20,OD25,OD32,OD40 |
표시하다: |
1.54'' 240*240 IPS LCD 360° 회전 |
전원공급장치: |
24V DC |
통신 인터페이스: |
RS485, MODBUS RTU 프로토콜을 지원합니다 |
유량 범위: |
0.1m/s ~ 10m/s |
정확성: |
±1.0% |
파이프 직경 범위: |
OD20,OD25,OD32,OD40 |
표시하다: |
1.54'' 240*240 IPS LCD 360° 회전 |

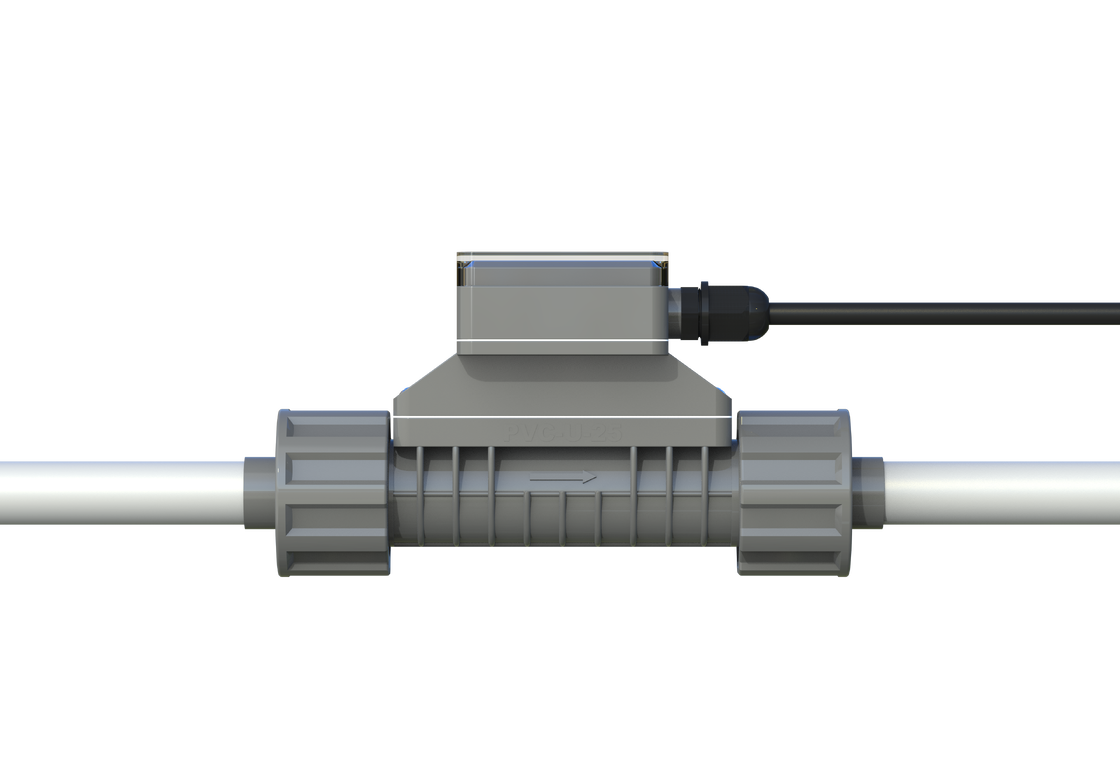

FL101 직선 초음파 흐름계
FL101는 파이프 라인 내의 다양한 액체의 흐름을 측정하기 위해 특별히 설계되어 생산 과정에서 실시간 흐름 측정이 가능합니다. 기기는 디지털 신호를 출력합니다.아날로그 신호, 그리고 생산 프로세스의 측정과 통제를 촉진하기 위해 더 많은 것을 제공합니다.
산업 업그레이드 요구 사항에 따라 자동화를 달성하려면 풍부한 출력이 필요합니다.전통적인 흐름계수는 종종 제한된 출력을 가지고 있으며 현장에서의 요구를 충족시킬 수 없으며 원래 위치에서 교체해야합니다.플로-인스트루먼트는 압력 손실, 이중 결합 연결 및 간단한 설치없이 완전 직선 파이프 디자인을 갖춘 직선 흐름 미터를 도입했습니다.
20ps까지의 시간 해상도를 갖춘 첨단 측정 칩
드롭다운 리스트를 가진 혁신적인 메뉴 방법
| 모델 | 소형 파이프 지름 | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
단위:mm
참고:'L'는 설치 중에 잘라낸 파이프 섹션의 길이가, 'D'는 설치된 파이프 섹션의 바깥 지름이다.
시장에 출시 된 이래 이 제품은 청소 장비 산업에서 널리 사용되었습니다.새로운 산업에서 지속적으로 홍보되었습니다..
주요 산업:반도체, 식품, 의약품, 식수, 세척제, 인쇄 및 염색, 화학 제품 등
시장이 확장됨에 따라 우리는 더 많은 측정 가능한 매체를 계속 발견합니다. 우리는 사용자가 제품을 지속적으로 풍부하고 개선하는 데 도움이되는 추가 응용 프로그램을 공유하도록 권장합니다.
더 많은 미디어가 측정되었습니다 - 특정 응용 프로그램에 대한 문의는 환영합니다.
| 제품 이름 | FL101 직렬 초음파 흐름계 |
| 정확성 | ±1.0% (0.3m/s~5.0m/s) |
| 흐름 속도 | 0.1m/s~10.0m/s |
| 선형성 | ±1.0% (0.3m/s-5.0m/s) |
| 반복 가능성 | 0.40% |
| 반응 시간 | 500ms |
| 화면 표시 | 1.54' 240*240 IPS LCD 360° 회전 (편한 읽기) |
| 메뉴 언어 | 간소화 중국어/전통 중국어/영어 |
| 디스플레이 단위 | 메트릭 및 제국 단위 선택, m3/h, LPM, ml/min, GPM, LPH를 지원합니다. 공장 기본 단위는 LPM입니다. |
| 데이터 표시 | 순간적 흐름, 순간적 흐름 속도, 순 누적 용량, 단일 누적 용량, 일일 최대 값, 일일 최소 값, 일/달/년 누적 용량 |
| 총수 | 7자리 흐름 집계기 |
| 누적 데이터 | 10년 64개월 64일 |
| 작업 키 | 4개의 터치 버튼 |
| 달력 배터리 | CR1220 |
| 전원 공급 | 24VDC@3W |
| 아날로그 출력 | 4~20mA, 최대 부하 600Ω |
| 통신 인터페이스 | RS485, ModBus RTU 프로토콜을 지원합니다. |
| 릴레이 출력 | (선택) 30VDC@1A, 스위치 주파수는 2Hz 이하 |
| 미디어 | 물, 용액, 화학 반응기 (부정성 ≤ 4%) 등 |
| 보호 수준 | IP66 |
| 설치 방법 | 파이프 섹션은 통합되고, PVC-U 파이프는 결합 (슬라이드 관절) 에 의해 연결되어 있습니다 |
| 파이프 크기 | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| 파이프 섹션 재료 | UPVC |
| 매체 온도 | 0°C-60° |
| 작업 온도 | -10°C ~ 50°C |
| 환경 습도 | 상대 습도 0%~95%, 응축이 없습니다. |
| 적용 가능한 점성 | <300CST (mm2/s) |
| 케이블 길이 | 표준: 2m (6.6ft). 20m (6.6ft) 까지 연장할 수 있다. |
설치 장소 선택 요구 사항에 따라 설치 장소에서 파이프의 섹션을 잘라내십시오.
두 개의 견과류를 계측기에서 떼어 파이프에 삽입합니다.
튜브 연결에 PVC 접착제를 적용하고 파이프에 연결합니다.
미터를 중간에 배치하고 설치를 완료하기 위해 견과류를 꽉 잡아; 설치 중에 흐름 방향에주의를 기울입니다.
케이블의 다른 끝을 24V DC 전원 공급 장치에 연결하고 전원을 켜고 관찰합니다.
| FL101 | 코드 | 파이프 사이즈 범위 [DN & Inch & OD] |
|---|---|---|
| A | DN15 1/2′′ OD20 | |
| B | DN20 3/4" OD25 | |
| C | DN25". OD32 | |
| D | DN32 1-1/4". OD40 |
| 코드 | 출력 모드 |
|---|---|
| 1 | 4-20mA, RS485, 릴레이 |
| 코드 | 케이블 길이 |
|---|---|
| L | 6.6ft(2m) ((만약 선택이 없다면, 그것은 부실 될 것입니다) |
| L+ | 요청에 따라 다른 길이 |
전체 주문 정보 예제:FL101 A 1 L
