강조하다:
                                                                                                                                                                                                                                                파이프 수정 없음 초음파 유량계, 유량계의 OLED 디스플레이 클립, 초음파 유량계의 RS485 통신 클램프


온도:	송신기 주변 온도 : 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) 트랜스 듀서 측정 매체 : 14 ℉ ~ 122 ℉ (-10 ~ 50 ℃)	속도 범위:	± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s)
전원공급장치:	9-36V DC	정확성:	± 2.0%
통신 인터페이스:	RS485, MODBUS 프로토콜을 지원합니다	파이프 크기 범위:	OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220

온도:	송신기 주변 온도 : 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) 트랜스 듀서 측정 매체 : 14 ℉ ~ 122 ℉ (-10 ~ 50 ℃)
속도 범위:	± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s)
전원공급장치:	9-36V DC
정확성:	± 2.0%
통신 인터페이스:	RS485, MODBUS 프로토콜을 지원합니다
파이프 크기 범위:	OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220

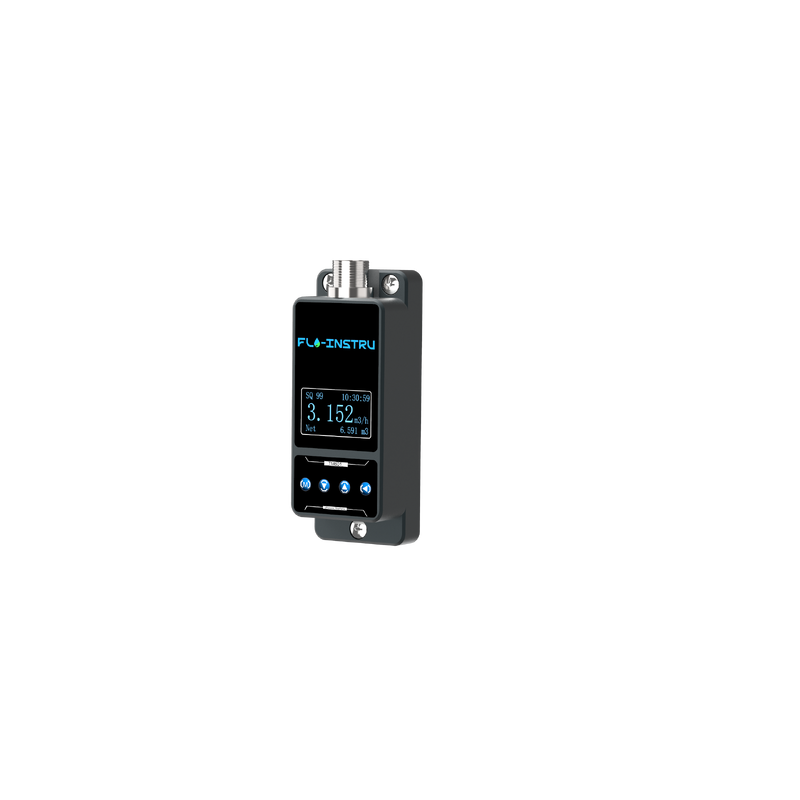

지역 난방용 TM601 클램프 온 초음파 유량계

TM601 광역난방용 클램프온 초음파 흐름계

제품 개요

TM601 청소 산업 고정 클램프-온 초음파 흐름계 - 초음파 청소 기계 및 지역 난방 응용 프로그램에 특별히 설계 된 컴팩트 클램프-온 초음파 흐름계.

주요 특징

1분 설치 및 측정 설정
파이프 라인 변경이 필요하지 않습니다.
생산 중단 없이 설치
작동 중 압력 손실 0
높은 가시성 OLED 디스플레이 (128x64 픽셀)
각종 파이프 재료와 호환성

이점 과 장점

파이프 수정 필요 없

간단한 클램프 디자인으로 설치 복잡성을 제거합니다. 파이프를 잘라내거나 운영을 중단하거나 추가 비용을 부담 할 필요가 없습니다.

특별 한 도구 가 필요 하지 않는다

필립스 헤드 스크루드라이버로 안전하게 설치할 수 있습니다. 전문 지식이 없는 팀원이라면 누구나 쉽게 설치할 수 있습니다.

전문적 정확성

일반 감지 및 정밀한 모니터링 응용 프로그램 모두에 대한 신뢰할 수있는 정확성. 응답 속도는 0.03m/s까지.

기술 사양

매개 변수	사양
속도율	0.328피트/초±16피트/초 (0.1m/초±5m/초)
정확성	±2.0%
파이프 크기	DN4 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN200
액체 호환성	일반 물, 바닷물, 냉각/온도 물, 알코올
파이프 재료	PVC, 스테인리스 스틸, 탄소 스틸, 구리
전원 공급	9~36V DC, 최대 500mA
의사소통	MODBUS 프로토콜, RS485
아날로그 출력	4~20mA, 최대 750Ω
경보 출력	외장권 상부 및 하부 경계 경보 기능 (선택)
표시	OLED 128*64 점 행렬 화면
키 패널	4개의 터치 버튼
흐름 단위	큐브 미터 (m3), 리터 (l), 미국 갤런 (gal)
시간 단위	/시간, /분 (공장의 기본값: 시간당 3m3)
온도 범위	환경: -10°C+50°C 액체: -10°C+50°C
환경 습도	RH 0 ∼ 95%, 응축이 없습니다.
주택 재료	알루미늄 합금, CNC 가공
보호율	IP54
케이블 길이	6.6ft (2m) 표준

파이프 크기 범위 및 흐름 참조 테이블

DN	과다 복용	OD 범위	인치	흐름 범위
DN4	오더도 9.53	95mm-10.5mm	1/8"	00.003 ∼ 0.142 m3/h 00.047~2.374l/min 00.013~0.627 갤런/분
DN8	과다 복용 12.7	120.4mm-13.1mm	1/4인치	0.011 ∙ 0.570 m3/h 0.190~9.496l/min 00.050~2.509 갤런/분
DN10	과다 복용 15	140.5mm-15.4mm	3/8"	00.026~1.282m3/h 0.427~21.366l/min 0.113~5.644 갤런/분
DN15	OD20	16.5mm-23.0mm	1/2인치	0.046~2.279m3/h 00.760~37.984l/min 0.201·10.034 갤런/분
DN20	OD25	250.0mm-30.0mm	3/4인치	0.103~5.128m3/h 10.709~85.464l/min 0.452~22.577 갤런/분
DN25	OD32	320.0mm-35.0mm	1"	0.182~9.116m3/h 30.039~151.935l/min 00.803~40.137 갤런/분
DN32	과다 복용 40	380.0mm-45.0mm	1-1/4"	0.285~14.244m3/h 40.748~237.399l/min 10.254~62.714 갤런/분
DN40	과다 복용 50	480.0mm-54.0mm	1-1/2인치	0.410~20.511m3/h 6.837~341.854l/min 10.806~90.309 갤런/분
DN50	OD63	580.0mm-64.0mm	2"	0.729~36.464m3/h 120.155607.741l/min 3.211~160.549 갤런/분
DN65	과다 복용 75	720.0mm-78.0mm	2 1/2"	1.140~56.976m3/h 180.992~949.595l/min 50.017~250.857 갤런/분
DN80	과다 복용량 90	800.0mm-92.0mm	3"	10.641~82.045m3/h 27.348~1367.417 l/min 7.225~361.234 갤런/분
DN100	OD110	1080.0mm-116.0mm	4인치	2.917~145.858m3/h 48.619~2430.963 l/min 120.844~642.194 갤런/분
DN125	OD140	1320.0mm-142.0mm	5인치	4.558~227.903m3/h 75.968~3798.380l/min 200.069 ∼ 1003.429 갤런/분
DN200	OD220	2180.0mm-228.0mm	8인치	11.669~583.431m3/h 1940.477~9723.852l/min 51.376~2568.778 갤런/분

제품 이미지
