TM601 클램프 온 초음파 유량계 온수

TM601 클램프온 초음파 유량계 (온수용)

제품 개요

TM601은 초음파 세척기 및 온수 응용 분야를 위해 특별히 설계된 클램프온 컴팩트 초음파 유량계입니다.

주요 특징 및 이점

빠른 설치

배관 수정 없이 단 1분 만에 설치 및 측정 시작 가능.

비침습적 작동

생산 중단, 배관 수정, 압력 손실 없이 설치 및 사용 가능.

고급 디스플레이

OLED 디스플레이(128x64px)는 어두운 환경에서도 최적의 가시성을 제공합니다.

배관 수정 불필요:간단한 클램프온 설계로 배관 절단, 작업 중단, 생산 중단 불필요.
특수 공구 불필요:설치 시 십자 드라이버 하나만 있으면 되므로 모든 팀원이 쉽게 설치 가능.
전문적인 정확도:응답 속도 최대 0.03m/s의 신뢰할 수 있는 ±2.0% 정확도로 정밀한 모니터링 가능.

기술 사양

사양	세부 정보
유속	0.328 ft/s ~ ±16ft/s (0.1m/s ~ ±5m/s)
정확도	±2.0%
배관 크기	DN4, DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN200
액체 호환성	일반 물, 해수, 냉각수/온수, 알코올 등
배관 재질	PVC, 스테인리스강, 탄소강, 구리 및 기타 다양한 재질
전원 공급 장치	9~36V DC, 최대 500mA
통신	MODBUS 프로토콜, RS485
아날로그 출력	4-20mA, 최대 750Ω
알람 출력	OCT 상하한계 알람 기능 (옵션)
디스플레이	OLED 128*64 도트 매트릭스 디스플레이 화면
키패드	터치 버튼 4개
유량 단위	미터법 단위 선택: 세제곱미터(m³), 리터(l), 미국 갤런(gal)
시간 단위	/시간, /분 (공장 기본값: 시간당 세제곱미터)
온도 범위	주변: 14°F ~ +122°F (-10°C ~ +50°C) 액체: 14°F ~ +122°F (-10°C ~ +50°C)
주변 습도	RH 0~95%, 결로 없음
하우징 재질	알루미늄 합금, CNC 가공
보호 등급	IP54

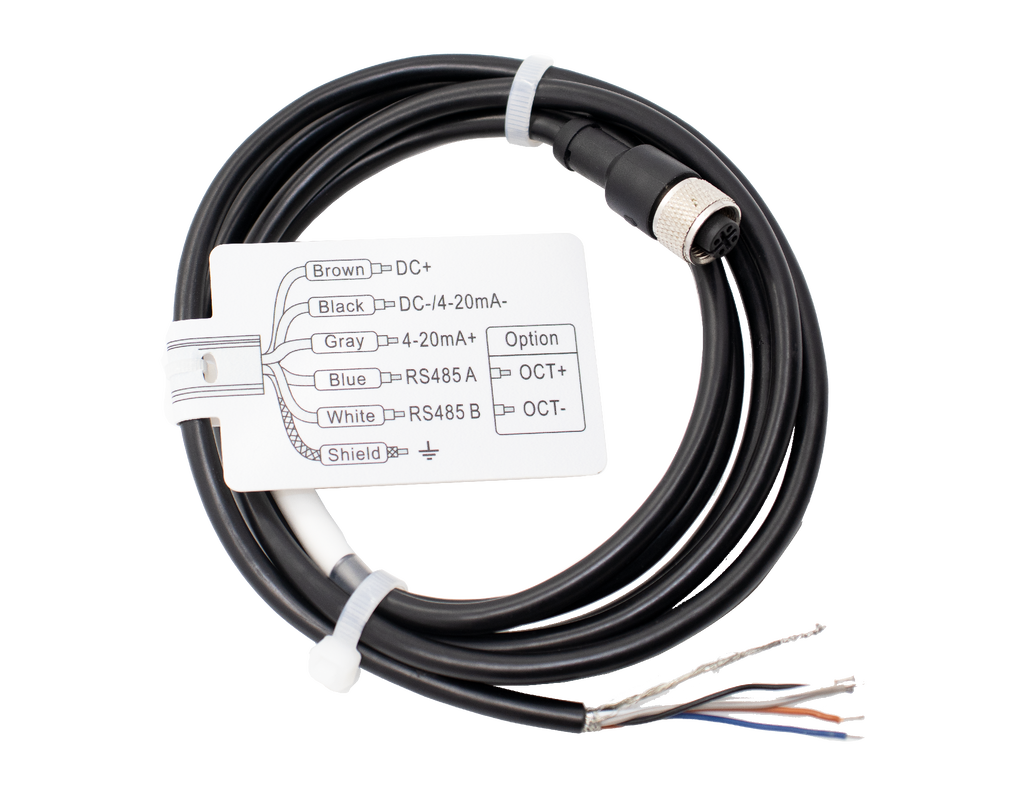

케이블 길이	표준 6.6ft (2m)

배관 크기 및 유량 범위 참조

DN	OD	OD 범위	인치	유량 범위
DN4	OD9.53	95mm-10.5mm	1/8"	0.003 ~ 0.142 m³/h 0.047 ~ 2.374 l/min 0.013 ~ 0.627 gal/min
DN8	OD12.7	12.4mm-13.1mm	1/4"	0.011 ~ 0.570 m³/h 0.190 ~ 9.496 l/min 0.050 ~ 2.509 gal/min
DN10	OD15	14.5mm-15.4mm	3/8"	0.026 ~ 1.282 m³/h 0.427 ~ 21.366 l/min 0.113 ~ 5.644 gal/min
DN15	OD20	16.5mm-23.0mm	1/2"	0.046 ~ 2.279 m³/h 0.760 ~ 37.984 l/min 0.201 ~ 10.034 gal/min
DN20	OD25	25.0mm-30.0mm	3/4"	0.103 ~ 5.128 m³/h 1.709 ~ 85.464 l/min 0.452 ~ 22.577 gal/min
DN25	OD32	32.0mm-35.0mm	1"	0.182 ~ 9.116 m³/h 3.039 ~ 151.935 l/min 0.803 ~ 40.137 gal/min
DN32	OD40	38.0mm-45.0mm	1-1/4"	0.285 ~ 14.244 m³/h 4.748 ~ 237.399 l/min 1.254 ~ 62.714 gal/min
DN40	OD50	48.0mm-54.0mm	1-1/2"	0.410 ~ 20.511 m³/h 6.837 ~ 341.854 l/min 1.806 ~ 90.309 gal/min
DN50	OD63	58.0mm-64.0mm	2"	0.729 ~ 36.464 m³/h 12.155 ~ 607.741 l/min 3.211 ~ 160.549 gal/min
DN65	OD75	72.0mm-78.0mm	2-1/2"	1.140 ~ 56.976 m³/h 18.992 ~ 949.595 l/min 5.017 ~ 250.857 gal/min
DN80	OD90	80.0mm-92.0mm	3"	1.641 ~ 82.045 m³/h 27.348 ~ 1367.417 l/min 7.225 ~ 361.234 gal/min
DN100	OD110	108.0mm-116.0mm	4"	2.917 ~ 145.858 m³/h 48.619 ~ 2430.963 l/min 12.844 ~ 642.194 gal/min
DN125	OD140	132.0mm-142.0mm	5"	4.558 ~ 227.903 m³/h 75.968 ~ 3798.380 l/min 20.069 ~ 1003.429 gal/min
DN200	OD220	218.0mm-228.0mm	8"	11.669 ~ 583.431 m³/h 194.477 ~ 9723.852 l/min 51.376 ~ 2568.778 gal/min

제품 이미지
